(一)CAM的概念
大家已有CAD的概念,但在使用光繪機的時候必須要有CAM的概念。因?yàn)槊?/span>個廠的工藝流程和技術水平各不相同,要達到用戶的最終要求,必須在制作工藝中做出必要的調整,以達到用戶有關精度等各方面的要求。因此CAM是光繪生產中心必不可少的工序。前面所講的各項工藝要求,都要在光繪之前做出必要的準備工作。比如鏡像、阻焊擴大、 工藝線、工藝框、線寬調整、 中心孔、外形線等問題都要在CAM這道工序來完成。
(二)CAM所要作的工序
1、焊盤大小的修正,合拼D碼;
2、線條寬度的修正,合拼D碼;
3、最小間距的檢查;焊盤與焊盤之間、焊盤與線之間、線條與線條之間;
4、孔徑大小的檢查,合拼;
5、最小線寬的檢查;
6、確定阻焊擴大參數;
7、進行鏡像;
8、添加各種工藝線,工藝框;
9、為修正側蝕而進行線寬校正;
10、形成中心孔;
11、添加外形角線;
12、加定位孔;
13、拼版,旋轉,鏡像;
14、拼片;
15、圖形的疊加處理,切角切線處理;
16、添加用戶商標;
(三)CAM工序的組織
由于現在市面上流行的CAD軟件品種繁多(多達幾十種)、因此對于CAD工序的管理必須首先從組織上著手,好的組織將達到事半功倍的效果。由于Gerber數據格式已成為光繪行業的標準,所以在整個光繪工藝處理中都應以Gerber數據為處理對象。如果以CAD數據作為對象會帶來以下問題。
1、CAD軟件種類太多,如果各種工藝要求都要在CAD軟件中完成,就要求每個操作員都要熟練掌握每一種CAD軟件的操作。這將要求一個很長的培訓期,才能使操作員成為一個熟練工,才能達到實際生產要求。這從時間和經濟角度都是不合算的。
2、由于工藝要求繁多,有些要求對于某些CAD軟件來講是無法實現的。因?yàn)?/span>CAD軟件是做設計用的,而沒有考慮到工藝處理中的特殊要求,因而無法達到全部的要求。而CAM軟件是專門用于進行工藝處理的,做這些工作是最拿手的。
3、CAM軟件功能強大,但全部是對Gerber件進行操作,而無法對CAD文件操作。
4、如果用CAD進行工藝處理,則要求每個操作員都要配備所有的CAD軟件并對每一種CAD軟件又有不同的工藝要求。這將對管理造成不必要的混亂。
綜上所述,CAM組織應該是以下結構,尤其是大中型的企業:
a.所有的工藝處理統一以Gerber數據為處理對象。
b.每個操作員須掌握CAD數據轉換為Gerber數據的技巧。
c.每個操作員須掌握一種或數種CAM軟件的操作方法。
d.對Gerber數據文件制定統一的工藝規范。
e.CAM工序可以相對集中由幾個操作員進行處理,以便于管理。
合理的組織機構將大大提高管理效率,生產效率,并有效地降低差錯率,從而達到提高產品質量的效果。
(四)CAM軟件
現在常見的CAM軟件有以下幾種:
1、PC Gerber(Ver5.62)
PC Gerberd在國內流行較早,得到了較為廣泛的應用,尤其在北方較為流行。由于其功能有限,無法滿足日益多樣化的要求,近年已被逐步淘汰。
其功能如下:
(1)可以同時操作32個文件。
(2)每個文件都可獨立操作,打開,關閉。
(3)可以接受各種Gerber數據格式(基本格式):相對坐標,絕對坐標,公制,英制,前補零制式,后補零制式
(4)可以將多個Gerber拼于同一個文件中
(5)可以進行各種編輯操作:增加,刪除,修改。
(6)可以對以下對象進行操作:Flash, Trace,Arc,Circle,Vertex,Poly,Text.
(7)可以進行窗口操作(Window),組操作(Group)
(8)可以修改D碼
(9)D碼有9種形式:
*Round園型
*Square方型
*Rect矩型
*Target靶型
*Thermal散熱盤
*Donut環型
*Octagon八角型
*Oblong橢圓型
*Custom自定義
(10)可以進行數據測量。
(11)可以進行單位變換。
(12)可以進行旋轉,鏡像,拷貝等拼版拼片操作
(13)可以進行輪廓線填充
(14)可以接受1000個D碼
其缺陷為:
(1)只能接收自身格式的D碼表
(2)操作速度慢
(3)編輯功能不強
2、View 2001(Ver 3.04)
該軟件功能強大,反應速度快,在南方一帶較為流行。它除了PCGerber所具備的功能外,還具有以下特點:
(1)編輯功能強大:
a.可以鎖定某個元素;
b.可以獨立關閉Pad或Trace;
c.可以將Trace切斷;
d.焊盤可以選擇單獨的顏色,以區別于線條。
(2)顯示時放大,縮小操作簡單,速度快;單擊鼠標左鍵放大,單擊鼠標右鍵縮小。
(3)可以接受擴展Gerber格式(內含D碼)
(4)可以對多達100個文件同時進行操作。
(5)可以接受以下多種CAD文件產生的D碼表:
Lavenir Mentor optrotechPADS Cadence
Interactive P-CAD pRotelZuken OrCAD
CadStar Eagle TangoEE-Designer
(6)可以將鉆孔文件(TXT)轉換成Gerber文件。
(7)可以將Gerber生成鉆孔文件(TXT)
(8)可以讀入HPGL格式文件,轉換為Gerber文件。
(9)可以將擴展Gerber分解成基本Gerber和D碼表。

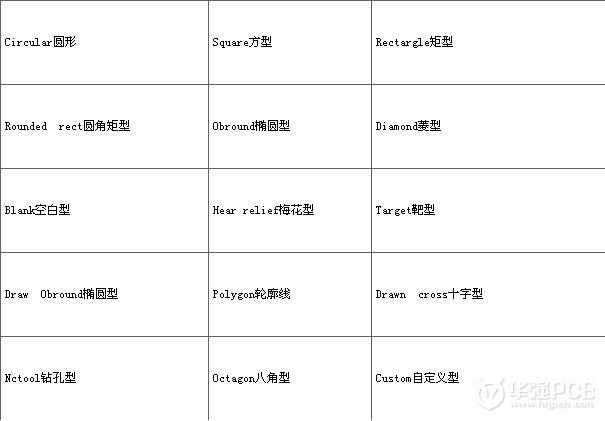

(10)D碼有15種
(11)可接受9990個D碼
(12)可將DMPL文件轉換為Gerber文件。
3、ECAM:功能強大,但因價格昂貴,應用較小。
4、GCCAM:是目前國內流行的軟件中,功能最強的CAM軟件。
其突出之點是具有了負D碼的概念,突破了傳統的限制。
