Allegro 中正負片的概念及相關設置

時間2014/11/11
人物Levi
評論0
查看者11731

概念:正片和負片是底片的兩種不同類型。

正片:簡單地說就是,在底片上看到什么就有什么。

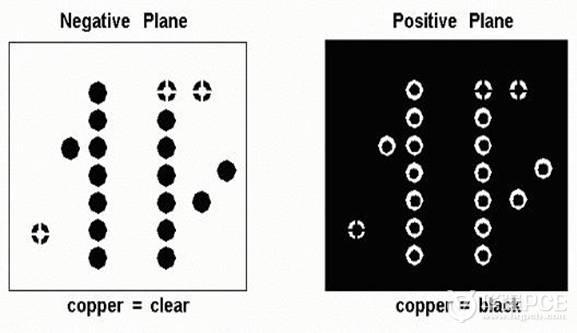

負片:正好相反,看到的就是沒有的,看不到的就是有的。見下圖:


在 Allegro中使用正負片的特點:

正片:優點是所見所的,有比較完善的 DRC檢查。

它的缺點是如果移動零件(一般指 DIP 的)或貫孔,銅箔需重鋪或者重新連結,否則就會短路或開路。

另外,如果包含大量銅箔又用 2*4D格式出底片是數據量會很大。

負片:正好克服正片移動零件或貫孔時需要重鋪銅箔的缺點,過孔貫穿負片層時程序根據網絡連接判斷采用(Thermal Relief)與該層連接還是用(Anti-Pad)與該層隔開。

它的缺點是? DRC? Check 并沒有做的很完整,對于被? Anti-Pad 隔斷的內層沒有DRC 報錯。

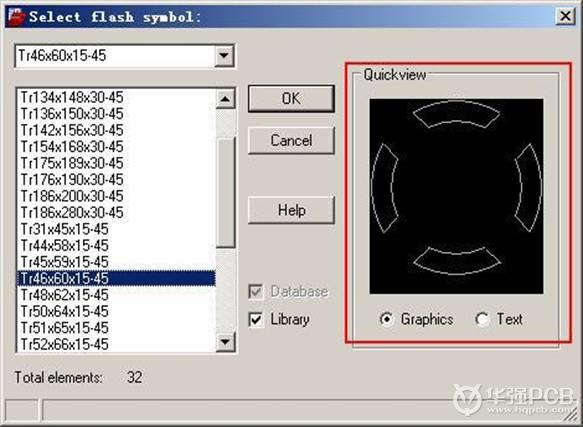

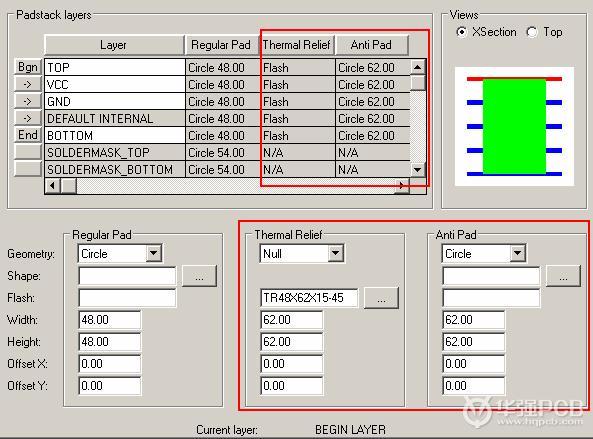

在建焊盤時注意下圖紅色方框中的設置都是針對負片而言的


Arti-Pad:與內層隔開所用的圖形,一般用大于鉆孔一定數量的圓形就可以了
