1,在Pads Layout中打開PCB文件,先鋪上地。如下圖所示:

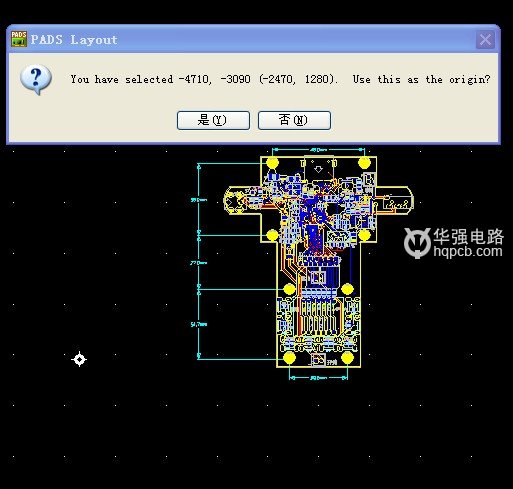

2,設置原點,原點不能設在板邊,需要距離板邊一點距離。如下圖所示:

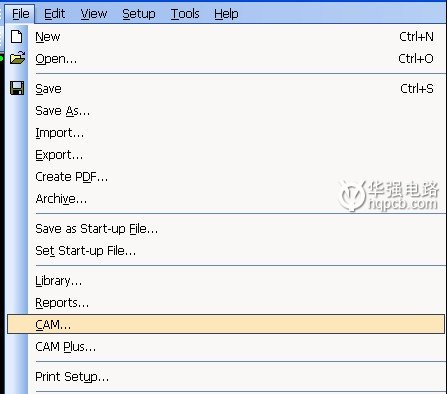

3,進入CAM。如下圖所示

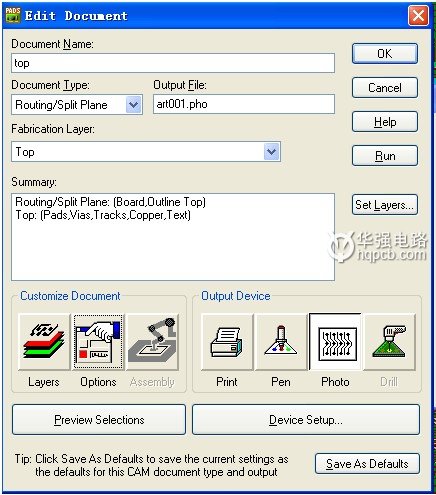

4,Document Name定義名字,頂層設成top,Document Type設成Routing/Split Plane
,Output File也可以自己定義名字,F(xiàn)abrication Layer設成相應層,如Top。如下圖所示:

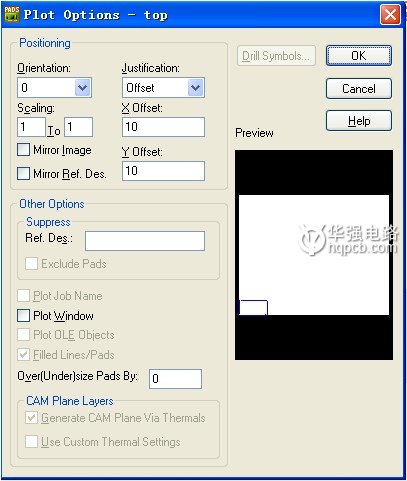

5,Customize Document下Options需要設置一下,X&Y Offset設成10,
所有層都設成一樣,如下圖所示:

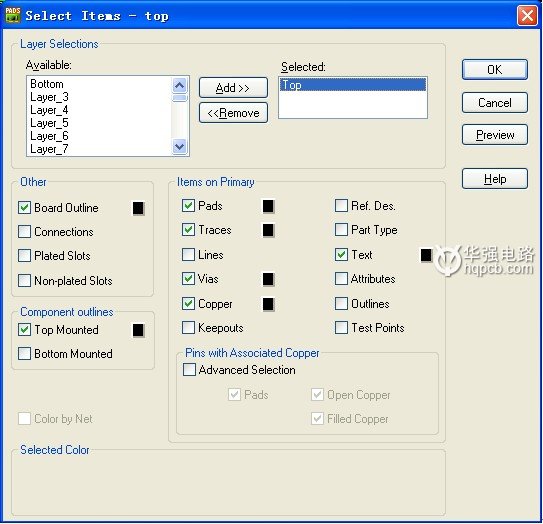

6,Customize Document下Layers需要設置一下,TOP層如下圖所示:

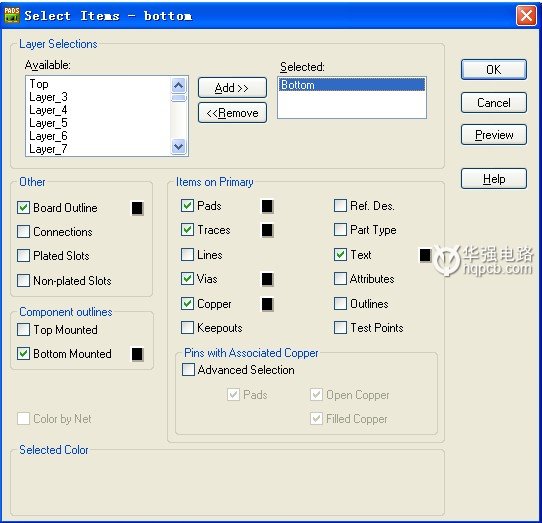

7,Customize Document下Layers需要設置一下,Bottom層如下圖所示:

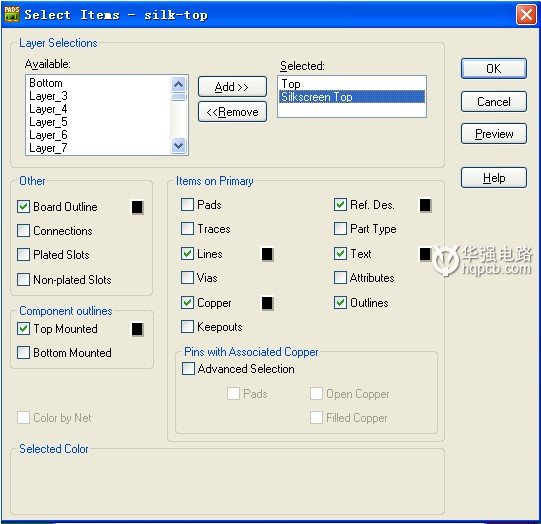

8,Customize Document下Layers需要設置一下,SilkscreenTop層如下圖所示:

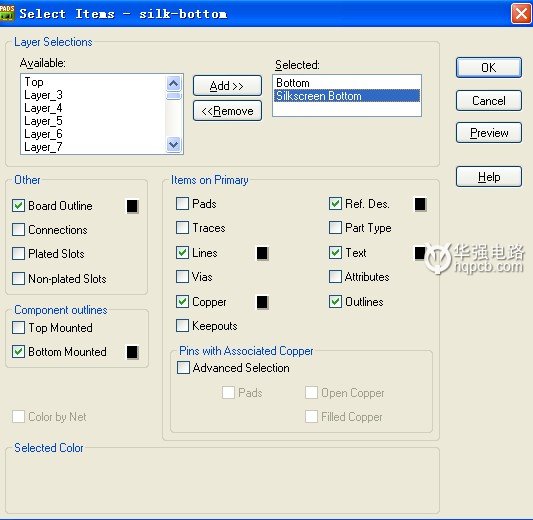

9,Customize Document下Layers需要設置一下,SilkscreenBottom層如下圖所示:

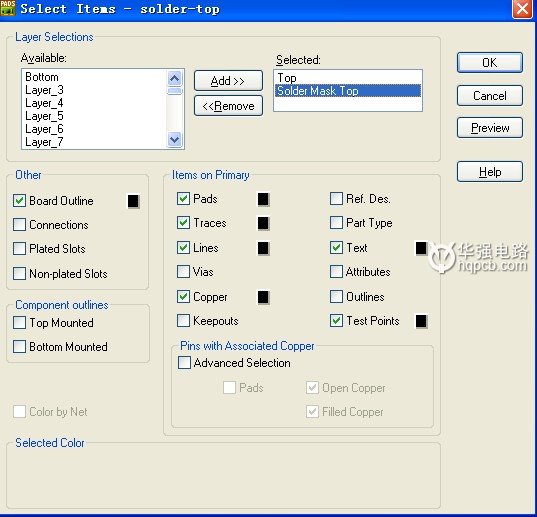

10,Customize Document下Layers需要設置一下,Solder Mask Top層如下圖所示:

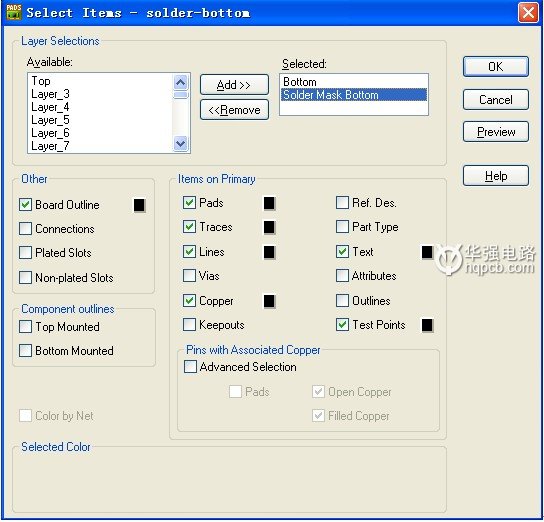

11,Customize Document下Layers需要設置一下,Solder Mask Bottom層如下圖所示:

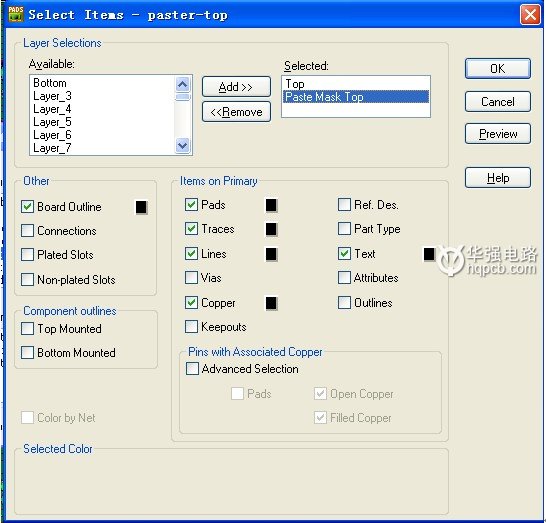

12,Customize Document下Layers需要設置一下,Paste Mask Top層如下圖所示:

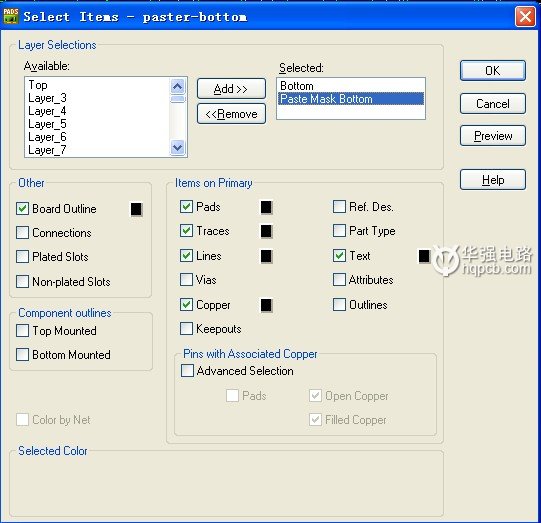

13,Customize Document下Layers需要設置一下,Paste Mask Bottom層如下圖所示:

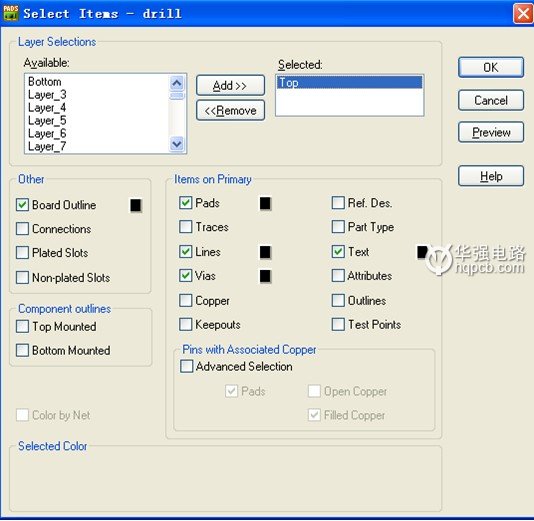

14,Customize Document下Layers需要設置一下,Drill層如下圖所示:

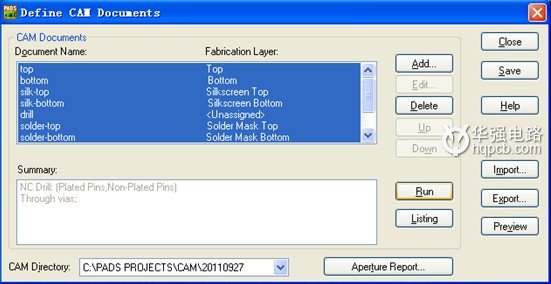

15,所有上面都設置好后,回到Define CAM Documents下,將top,bottom,silk-top,silk-bottom,drill,
solder-top,solder-bottom,paster-top,paster-bottom,ncdrill都選上,CAM Directory選擇你要存的目錄,
一般需要先定義好目錄,然后再來選擇,所有都選好后點Run就可以了,期間會出來一些需要確認的東
西,一般點Yes就可以了,如下圖所示:
到此已將GERBER文件轉出來!!
