PCB設計中有哪些常見的不良現象?

時間2014/12/02
人物Levi
評論0
查看者11409

以下是PCB設計中的常見不良現象的總結,與大家研究討論。


  1 、PCB缺少工藝邊或工藝邊設計不合理,導致設備無法貼裝。如圖1.1所示。
  2 、PCB缺少定位孔,定位孔位置不正確,設備不能準確、牢固的定位。如圖1.2所示。


  3 、螺絲孔金屬化,焊盤設計不合理。

  螺絲孔是用螺釘固定PCB板之用。為防止過波峰焊后堵孔,螺絲孔內壁不允許覆銅箔,過波峰面的螺絲孔焊盤需要設計成“米”字型或梅花狀(如果過波峰焊時使用載具,可能不存在以上問題)。如圖1.4a和1.4b所示。


  4 、PCB焊盤尺寸設計錯誤。

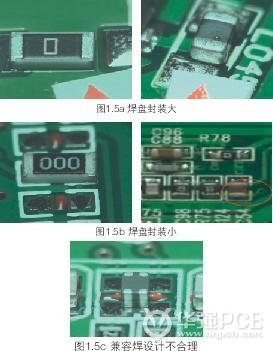

  常見的焊盤尺寸方面的問題有焊盤尺寸錯誤、焊盤間距過大或過小、焊盤不對稱、兼容焊盤設計不合理等,焊接時容易出現虛焊、移位、立碑等不良現象。如圖1.5a、1.5b和1.5c所示。


  5、 焊盤上有過孔或焊盤與過孔距離太近。



  焊接時焊料熔化后流到PCB底面,造成焊點少錫缺陷。如圖1.6a和1.6b所示。


6 、缺少M(fèi)ark點,Mark點設計不規范,造成機器識別困難。如圖1.3a、1.3b和1.3c所示。

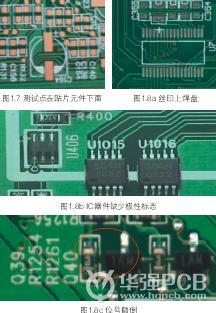

  7、 測試點過小,測試點放在元件下面或距離元件太近。如圖1.7所示。


  8 、絲印或阻焊在焊盤、測試點上,位號或極性標志缺失,位號顛倒,字符過大或過小等。如圖1.8a、1.8b和1.8c所示。

  9 、元件之間的距離放置不規范,可維修性差。

  貼片件之間必須保證足夠的距離,一般要求回流焊接的貼片件之間的距離最小為0.5mm,波峰焊接的貼片件距離最小為0.8mm,高大器件與后面的貼片之間的距離應該更大些。BGA等器件周?chē)?mm內不允許有貼片件。如圖1.9所示。


  10、 IC焊盤設計不規范。
  QFP焊盤形狀及焊盤之間的距離不一致,焊盤之間的互連短路設計,BGA焊盤形狀不規則等。如圖1.10a和1.10b所示。

( 整理:Levi )
