Altium Designer 3D元器件繪制簡易教程

時間2015/02/07
人物Levi
評論0
查看者18424

完成復雜一點的3d元器件一般是通過pro/e SolidWorks等軟件做好后導出step文件提供給altium designer,不過這樣前提得學pro/e SolidWorks,不會怎么辦,在要求不是怎么復雜得時候可以自己利用ad中的3d  body方便快捷做一些簡單的3d元器件(也是剛玩這個不久,覺得挺好玩滴,說的不對的地方還請見諒哦)


一,規則的元器件

.做一個0805封裝的電阻:

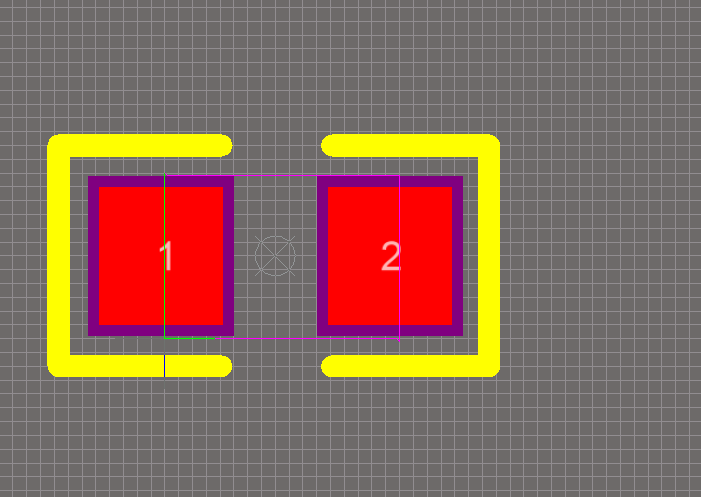

(1)畫一個一般的0805電阻封裝

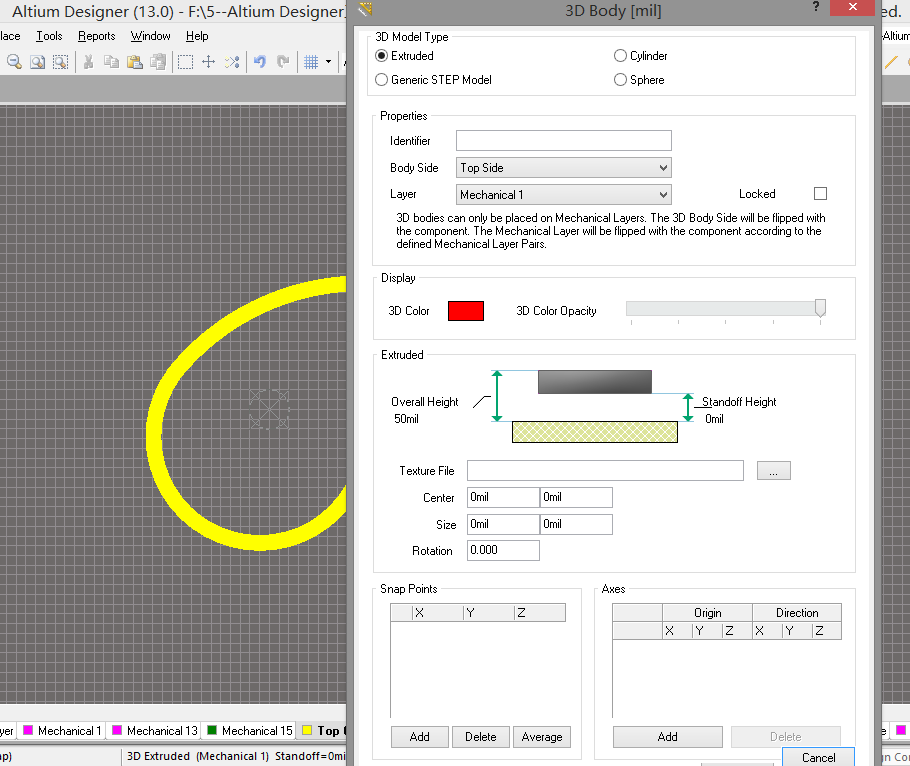

(2)在此環境下打開菜單place->3D-Body后彈出下面設置窗口:

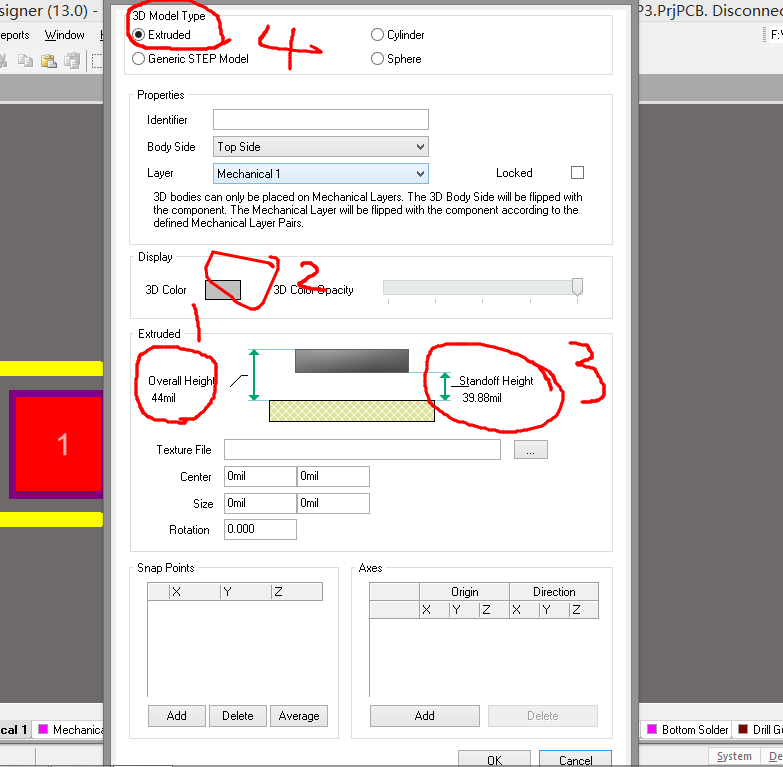

上圖中 1 設置器件高度   2 處設置器件顏色   3設置離板面的距離(如果過大看上去物體懸空)

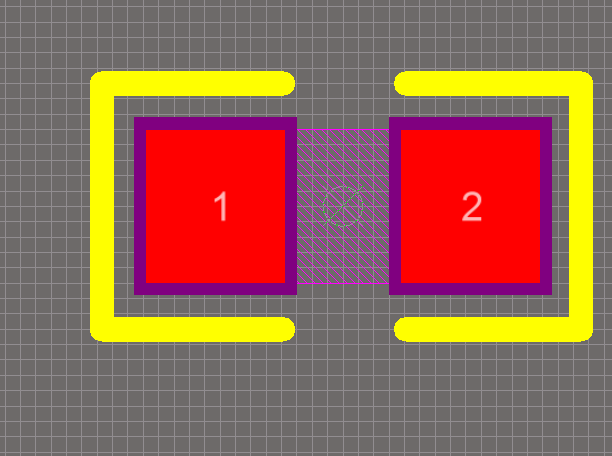

(3)以上設置好后ok進行畫mechanical13層網格(即物體現狀)

(4)英文輸入狀態下按數字3切換看3d效果,

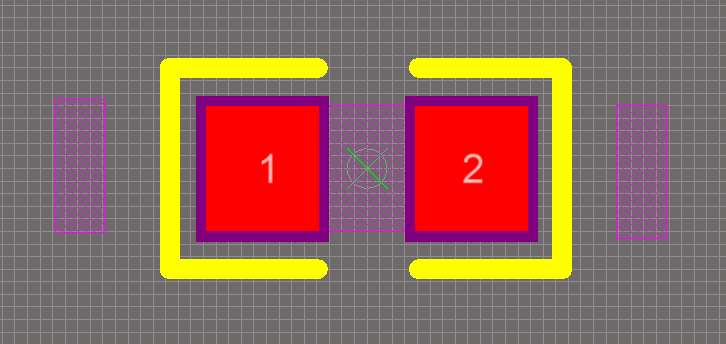

(5)j接下來就是修飾了,可以用同樣的方法在兩端添加銀白色柱體這樣看上去更像電容(電阻)

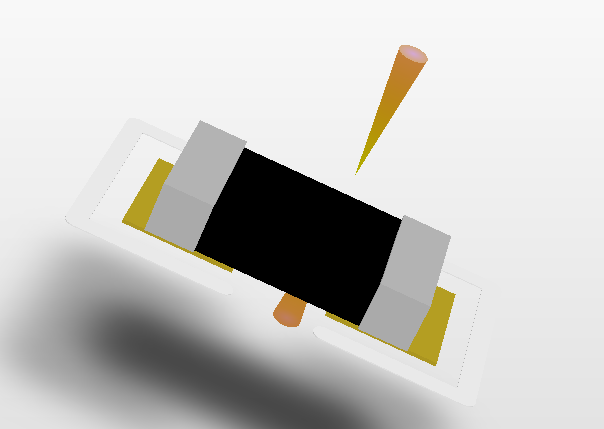

3D效果圖(是不是稍微好看些咯)

二、不規則元器件3d模型的簡單繪制

  因為在mechanical13 無法直接畫如圓弧等形狀網格(即物體),不過通過間接的方式可以得到:

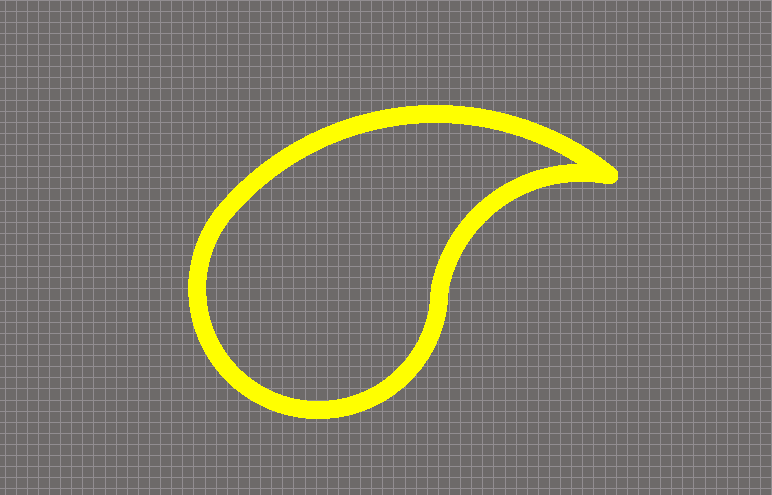

(1)在封裝圖界面下選擇top over層先把要的形狀畫出來(這里以隨便來一個):

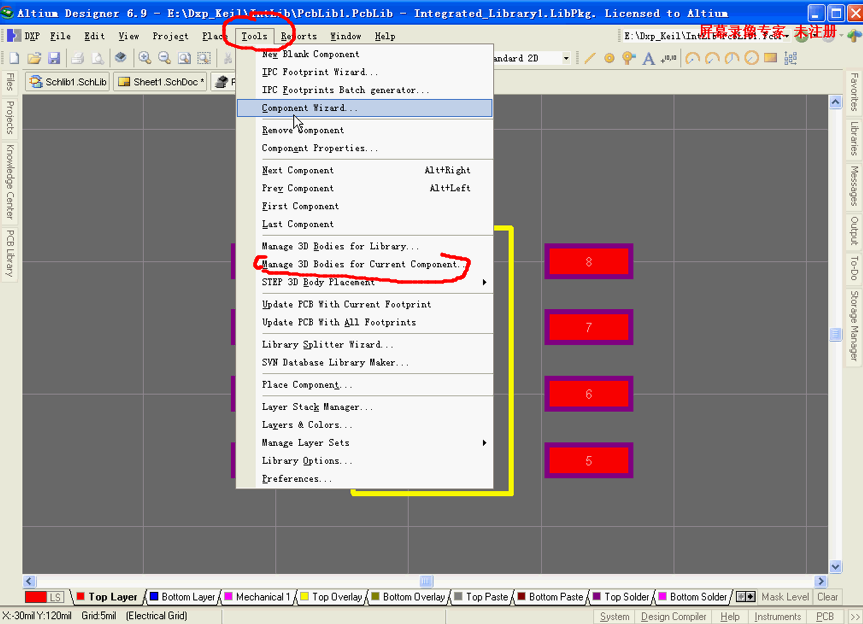

(2)如圖打開tool菜單下為當前元器件添加3d封裝

(下圖里面的器件和上圖的不一樣,呵呵這個圖是在視頻上接下來的,只是因為tool下的菜單沒法截圖)

點擊上圖中所示“為當前元器件添加3d封裝”變彈出:

里面1,2,3其實是ad根據你器件現狀自動生成的一些可選擇現狀,你可以分別點1,2,3、、、、處預覽看看是否有合適的,這里我要的是2

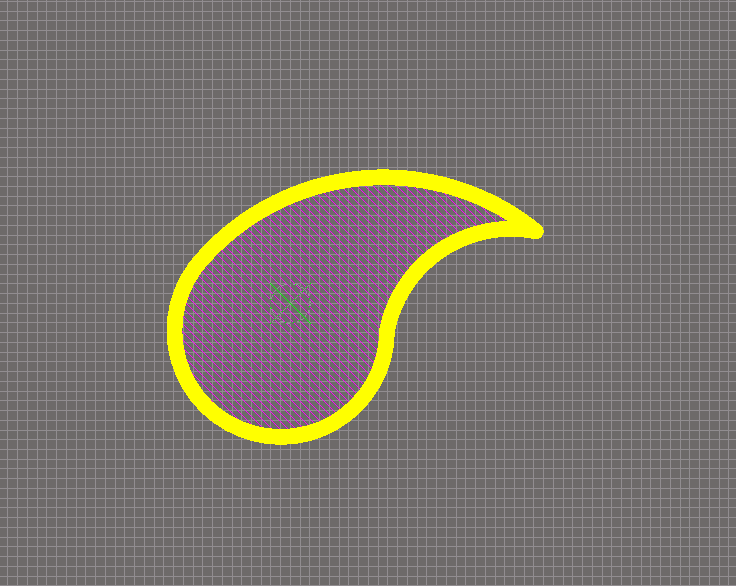

注意點箭頭處,這樣實際上就已經完成,關閉此窗口回到封裝庫頁面可以看到:

(3)雙擊圖中粉紅網格可以進行物體高度等信息設置,即和之前一規則元器件的設置相同

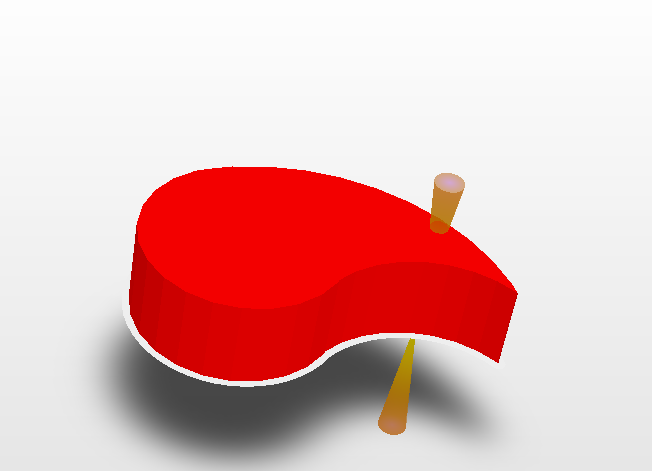

設置完事后回到封裝庫元器件頁面看看是什么效果:

到此基本完成(這里只是簡單說說怎么畫,其他的“按部就班”),



下面的是畫的一些簡單的元器件:

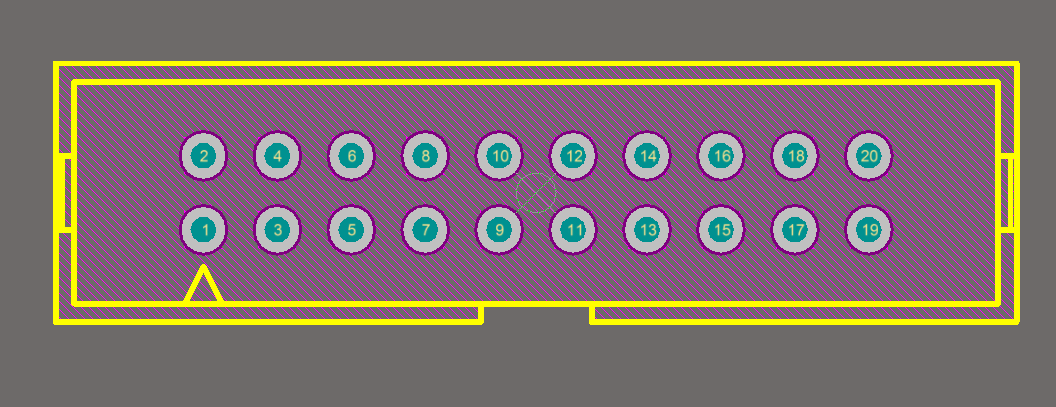

(1) jtag仿真接口:

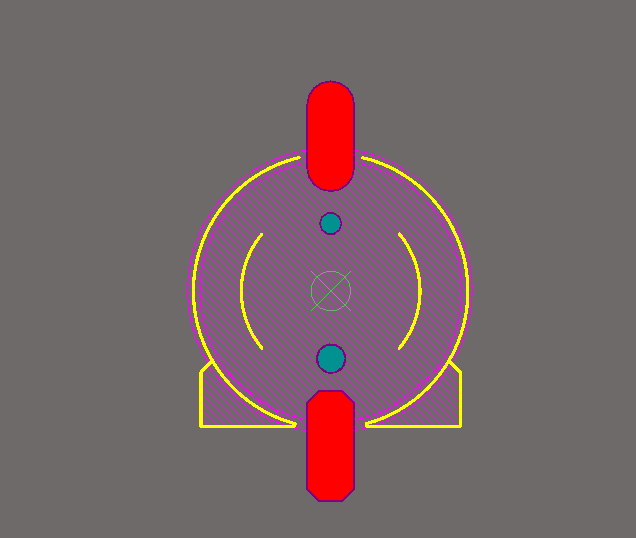

(2)紐扣電池:
