華強PCB杯大賽第二份作品單片機LCD掌上計算器

時間2011/12/29
人物大毛
評論0
查看者13232

今天很開心的和大家分享華強PCB杯電子設計大賽第二份作品單片機LCD掌上計算器,喜歡的請?jiān)诖私涣鳌?/p>

作品單片機LCD掌上計算器介紹:

本作品采用STC89c516+作為主芯片,另外有AT24C08作為存儲芯片,用于存儲計算結果,其余的為一個4*4的矩陣鍵盤和4個獨立按鍵。

4*4矩陣鍵盤分別為

    當shift=0時
    | 1 | 2 | 3 | + |
    | 4 | 5 | 6 | - |
    | 7 | 8 | 9 | * |
    | 0 | . | = | / |
    當shift=1時
    | 1 | 2 | exp()   | sqrt() |
    | 4 | 5 |  tan()   | pow() |
    | 7 | 8 |  In()    | sin()  |
    | 0 | . |  log10() | cos()  |

4個獨立按鍵分別為shift功能鍵,存儲鍵,取數鍵,及清屏鍵。


實現功能:
    可對浮點數進行加減乘除運算,及exp(), sqrt(), tan(), pow(), In(), sin(),log10(),cos()運算。跟一般的計算器功能無異。
    此次是我與同學一起合作的,我主要寫程序算法及其后期調試,同學主要畫PCB及后期文檔處理。
    硬件部分由于時間較趕,所以用開發板代替了。

單片機LCD掌上計算器圖片欣賞

矩陣鍵盤

矩陣鍵盤圖片

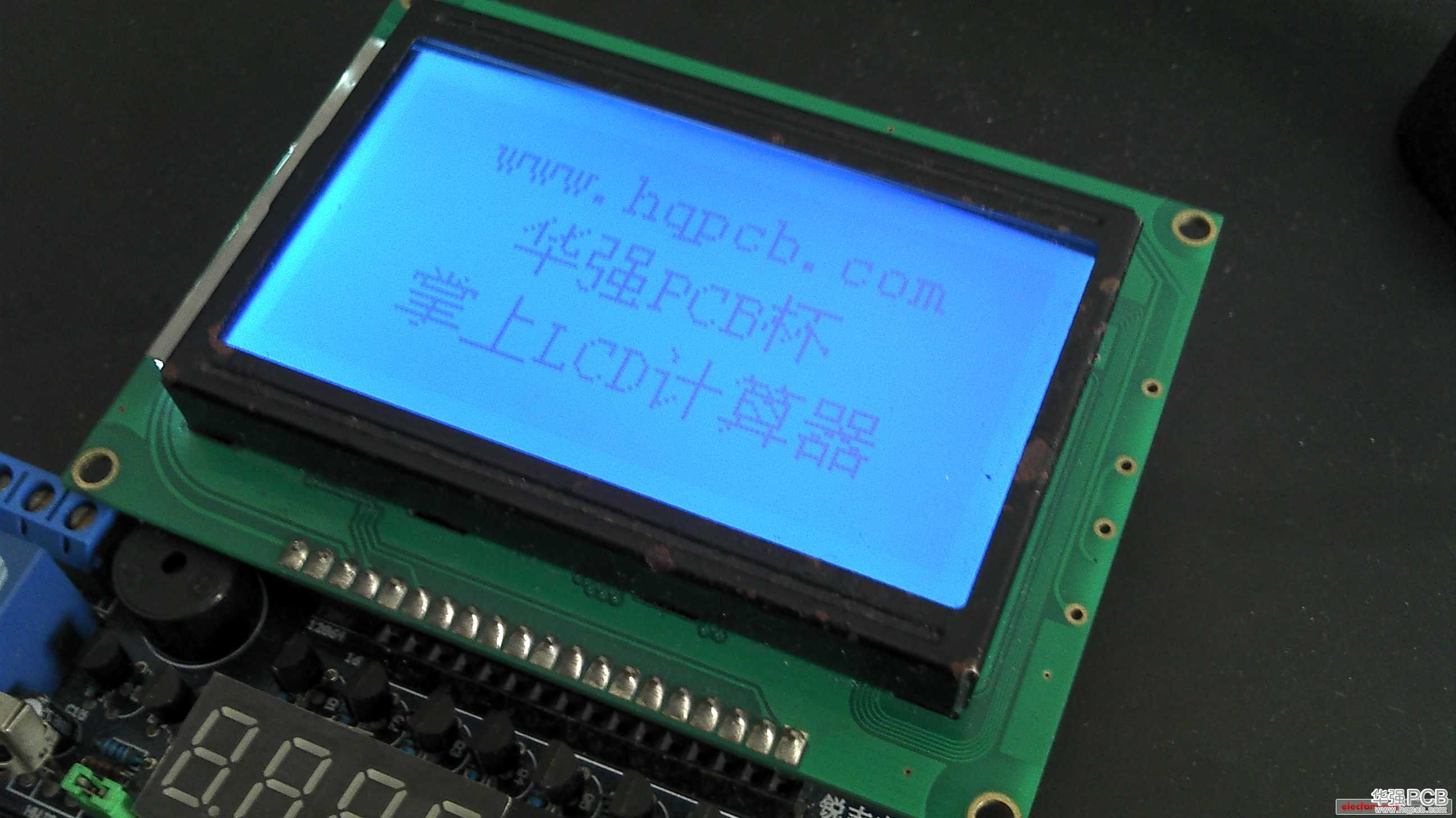

12864液晶

12864液晶圖片

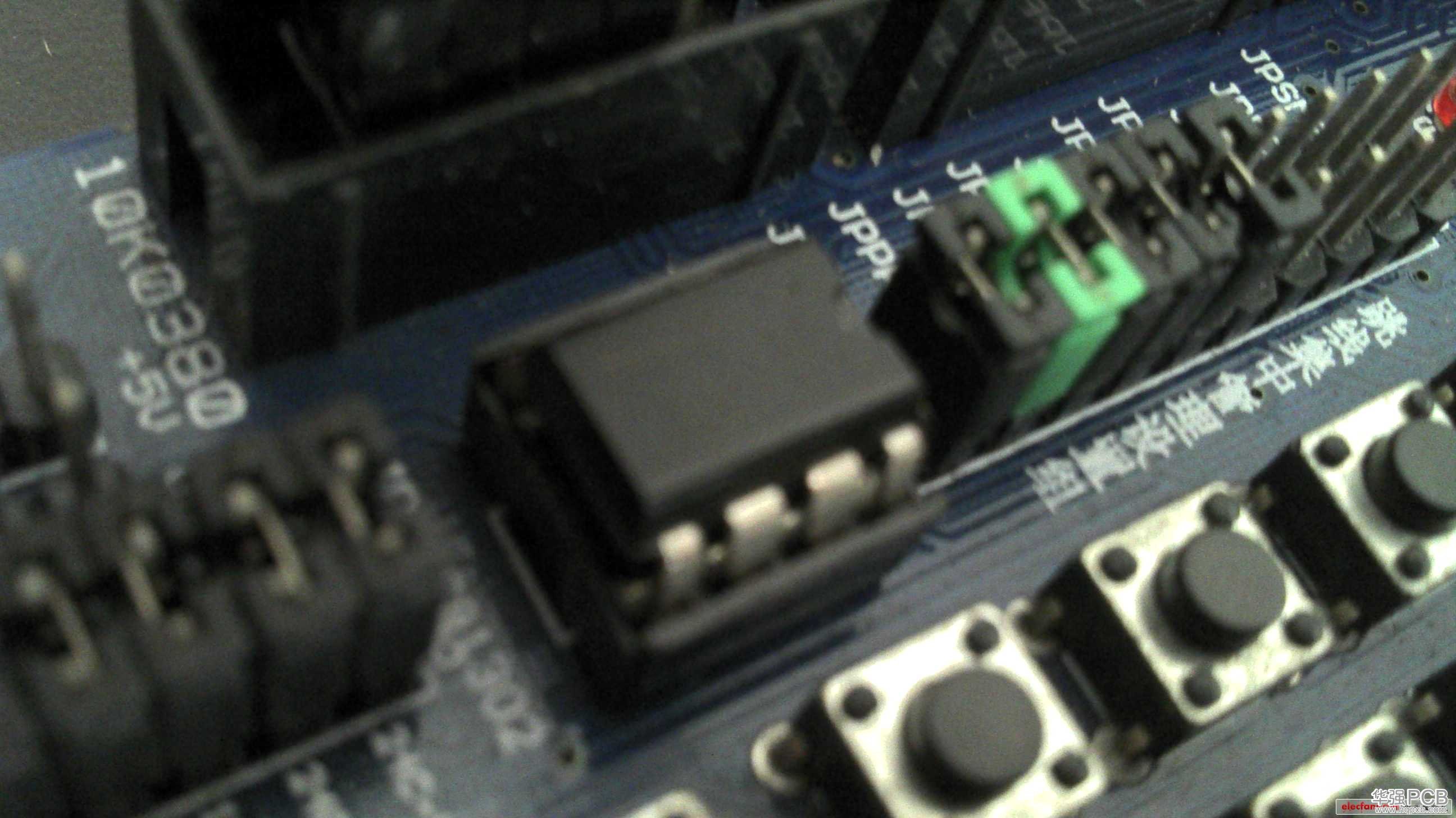

24C08

24C08圖片

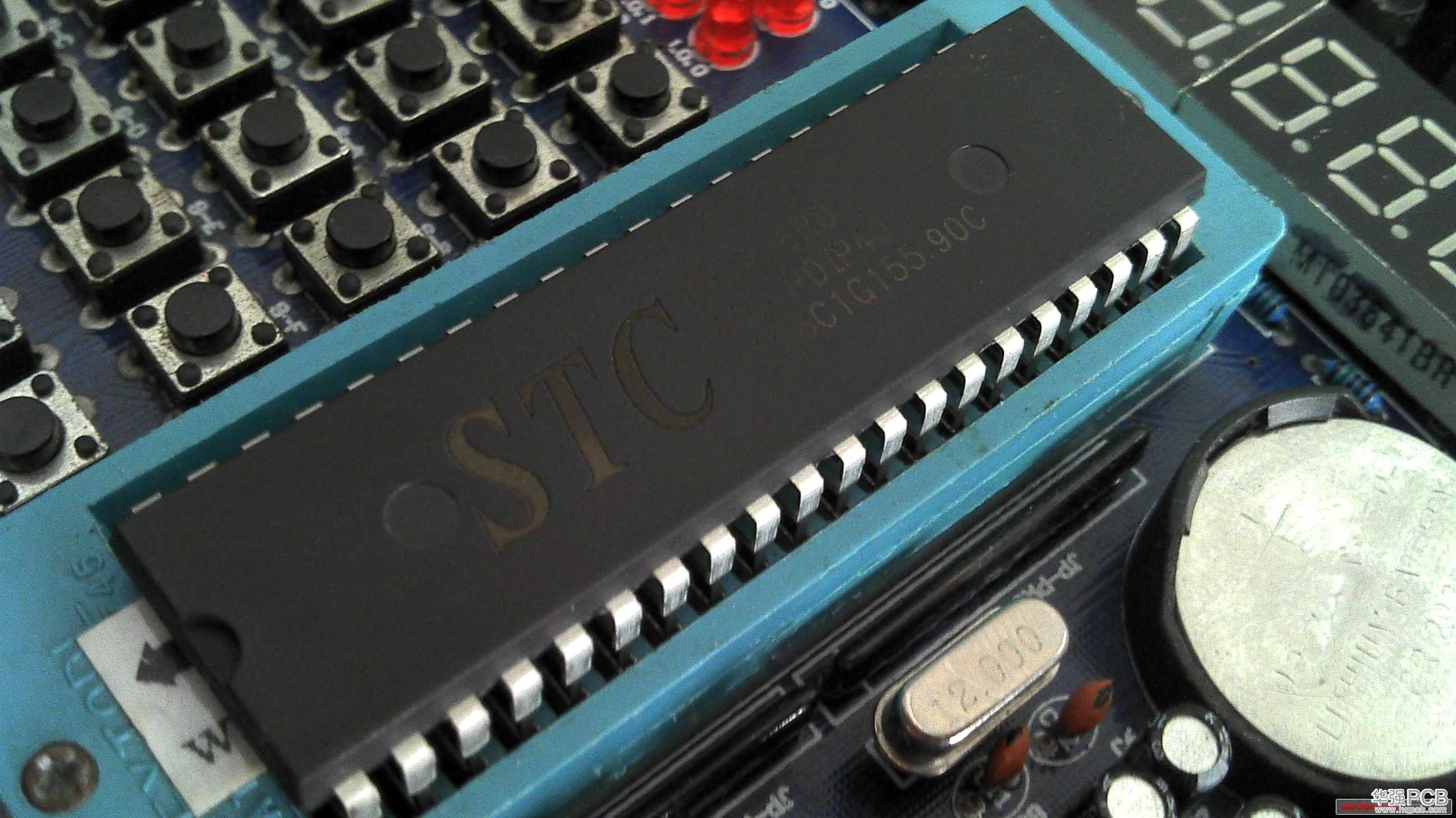

STC89C516+

STC89C516+芯片圖片

視頻中液晶第一行為輸入的第一個數,第二行為執行運算的符號顯示,第三行為輸入的第二個數,第四行為輸出的結果。其中第二行右端處為判斷shift功能鍵是不是按下。由于第一次拍視頻,有點不清晰,請見諒~

單片機LCD掌上計算器視頻:

視頻上傳在這里分享不了,大家去電子技術論壇看吧,也可以看看大家的精彩評論:http://bbs.elecfans.com/jishu_212060_1_1.html

作為華強PCB的工程師,我不得不說,此份作品的最大優點就是漂亮,整體感非常強,不難看出作者有非常好的設計經驗,同時有非常好的作品風格。
