【摘要】
隨著這些年半導體工藝突飛猛進的發展, “高速數字設計”對廣大硬件工程師來說,已經不再是一個陌生的詞。從航空、雷達到汽車電子,從無線通信到有線接入,甚至在一些低端的嵌入式系統上,高速數字電路都已經在大行其道。 目前行業內已經有不少關于高速數字電路理論的好文章, 筆者就不在這上面摻和了。 本文著眼于理論和實際相結合, 所用的素材都來自筆者親歷過的案例, 相信活生生的事實,空洞的理論更有說服力,也希望能使入行不久的硬件工程師們得到他們想要的信息,今后少走彎路。由于不會對理論作過多的闡述, 因此, 本文的閱讀對象應該具有一點點高速數字設計的理論基礎, 請知。
【關鍵詞】
高速數字設計 高速數字電路 案例
1、信號完整性
什么詞匯在高速數字設計中出現得最多?對了,SI(Signal Integrity),也就是信號完整性。信
號完整性問題的表現形式多種多樣,主要有如下種類

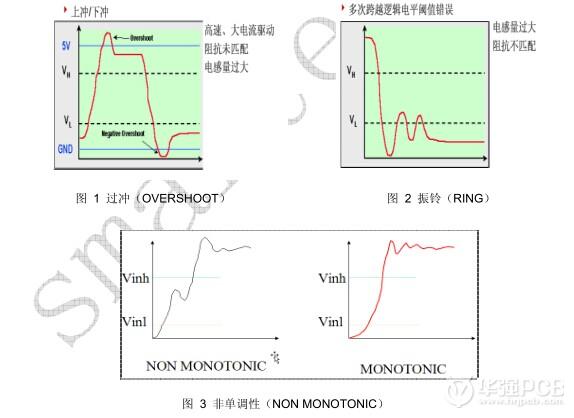

過沖: 當較快的信號沿驅動一段較長的走線, 而走線拓?fù)渖嫌譀]有有效的匹配時, 往往會產生過沖。過沖帶來的問題主要是“1”電平高于接收端器件的輸入最大電壓值(VIHmax),或“0”電平低于接收端器件的輸入最小電壓值(VILmin),這樣可能給器件帶來潛在的累積性傷害,縮短其工作壽命,從而影響
產品的長期穩定性。
其實, 大多數的器件允許一定的超過器件標稱耐壓值的瞬態過沖, 有些廠家甚至詳細規定了瞬態過沖的參數,例如 Altera 的 CycloneIII 器件,其器件手冊標稱的最大正耐壓值 VImax 值為 3.95V,但這指的是直流電平。如果是過沖的話,另有一套限制參數。怎么個限制法...
點擊下載
