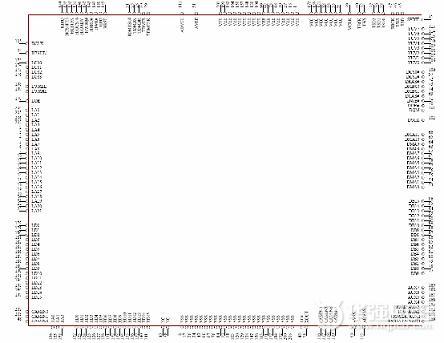

利用多Part方式繪制復雜的元件。集成電路是越來越復雜,IC的pin也是越來越多。你準備像下面一樣來繪制這個128pin的IC嗎;

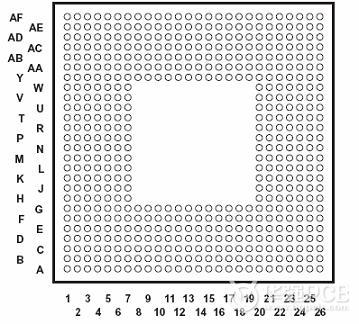

似乎128pin的IC繪制后看起來還不那么眼花,那么320pin的,更多pin 的呢。看看下面這個 BGA,如果你用一個部分就把這個IC的原理圖元件封裝繪制完畢,我想即使你愿意有耐心畫出來 也沒有人愿意有耐心去看。而且這樣復雜的元件封裝在繪制原理圖的時候會帶給你無窮的后患。

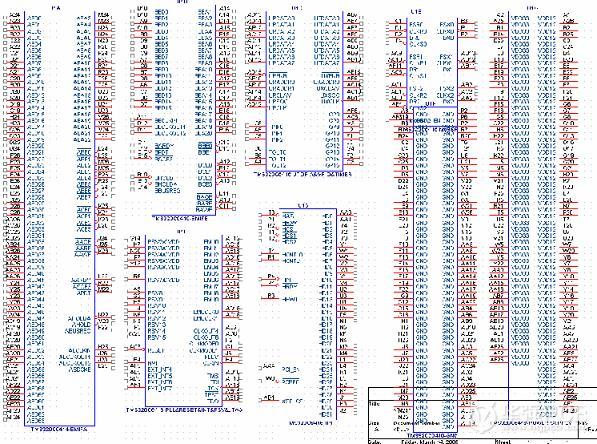

不要小看這個BGA,下面是我用了 A—H共7 個PART來繪制后 放在同一頁面上的效果(一頁根本就僅僅這個BGA都放不下了)
因此可以毫不夸張的說,如果不用多PART(部分)方式繪制元件,不用多PAGE(頁面)方式繪制DSN(原理圖設計),根本就繪制不了復雜的原理圖。而實際上,我上面選取的這個例子,BGA一共6顆,超過150pin的元件一共8 顆,超過300pin的元件一共4 顆。呵呵這個原理圖一共有26-page 才完成。―――這個不是我的作品。

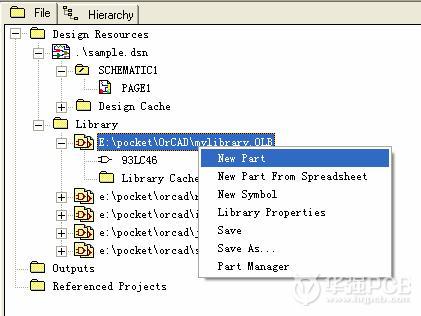

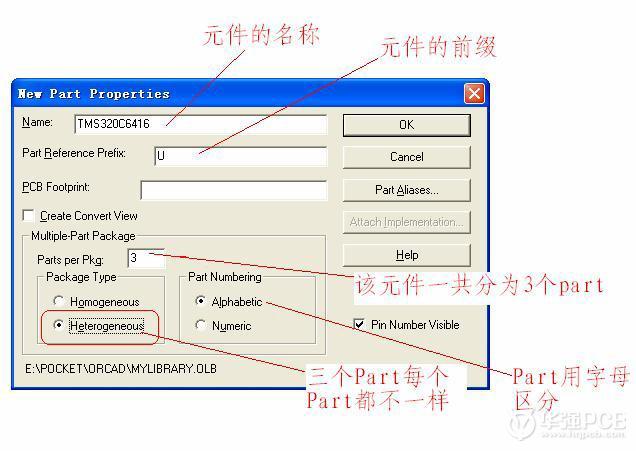

講了這么多廢話,下面開始言歸正傳。元件封裝的制作已經在前面的章節中說明了。不過多說明

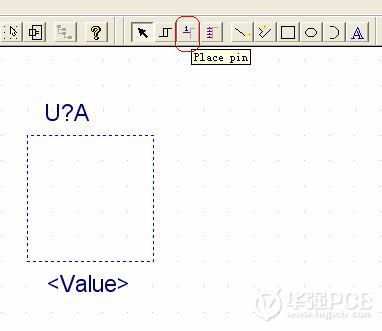

為第一個Part(A-part)添加pin
(由于該IC有超過300個pin 我只寫少數幾個pin做為代表)

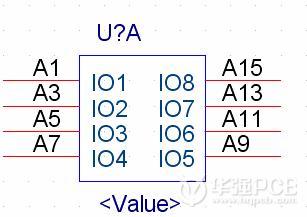

第一個Part(A-Part繪制完畢),進入第二個Part進行繪制

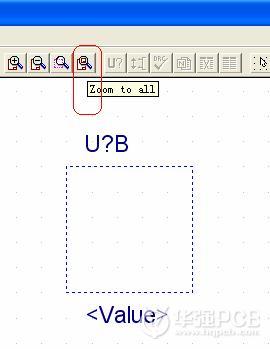

如果到第二個Part后看不到東西,就按一下 Zoom to All
完成B-Part

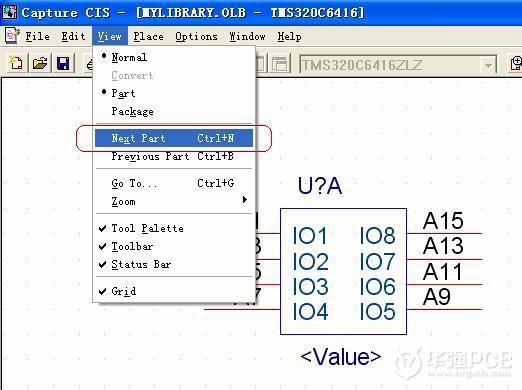

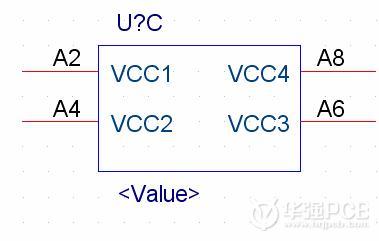

按Ctrl+N 繼續完成C-Part

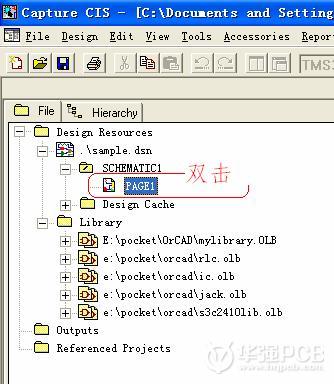

用多 Part 元件來設計原理圖,進入DSN的page頁面
按鍵盤上的 P 增加 元件

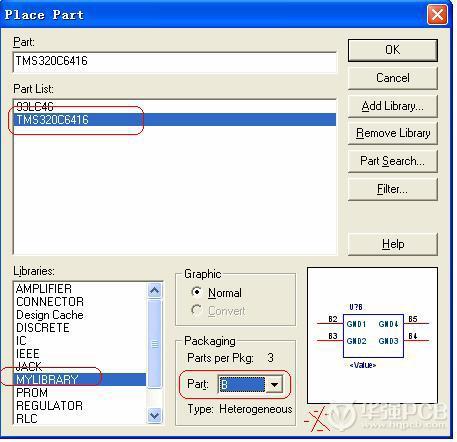

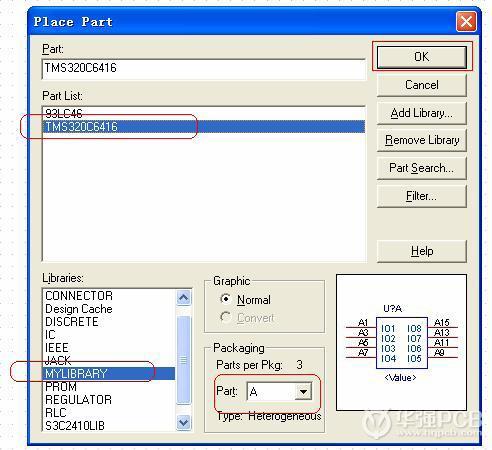

繼續 按 鍵盤上的 P,增加,注意選擇 Part ――B

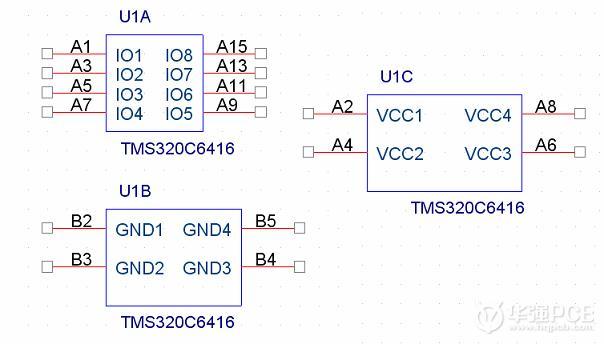

U1 的三個PART –A, B, C 全部放在了繪圖頁面上可以開始正常的布線了。
注意這三個Part的元件編號一定要一樣(這里全部是U1),在必要的時候可能需要手動的修改這個元件的編號以達到編號一致。千萬不要搞成了U1A, U2B, U3C。
