沈陽PCB

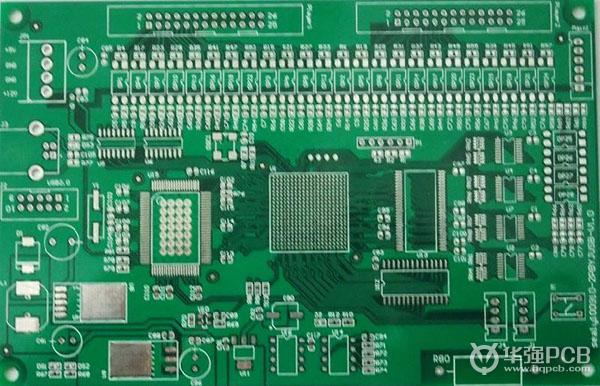

圖 沈陽PCB打樣

新客戶請點擊右上注冊

目錄

一、沈陽PCB概況

二、沈陽PCB快速打樣的報價，沈陽PCB線路板價格

三、推薦沈陽PCB生產廠家

四、沈陽PCB打樣注意事項

五、沈陽PCB電路板常見問題

一、沈陽PCB概況

過去十年來，全球PCB持續向亞洲尤其是中國大陸遷移，中國大陸迅速成為電子產品和PCB生產大國。中國因內需市場潛力與生產制造優勢，吸引外資紛紛進駐，促使中國大陸PCB產業在短短數年內以倍數成長。不過受地域與行業因素影響，沈陽PCB行業始終發展緩慢，目前沈陽PCB代表企業有主要經營線路板線路板制造,標牌制作等產品的沈陽市鑫和線路板廠和專門從事設計、制造、維修、改造電路板的一家電子技術研究機構沈陽市奉川電子研究所。

二、沈陽PCB快速打樣的報價，沈陽PCB線路板價格

由于沈陽PCB產業的不發達，PCB樣板廠、線路板生產廠家稀少，所以無法列出一份準確的沈陽PCB快速打樣報價，下面提供一份深圳PCB打樣的報價單，僅供參考！

（1）單面板：

FR-4、板厚0.6-1.6mm、有鉛噴錫、綠油白字、銅箔1OZ

5*5cm  10片  50元/款   3-4天

10*10cm 10片 100元/款 3-4天

（2）雙面板：

FR-4、板厚0.6-1.6mm、有鉛噴錫、綠油白字、銅箔1OZ

5*5cm  10片  50元/款   3-4天

10*10cm 10片 100元/款  3-4天

（3）四層板：

FR-4、板厚1.0-1.6mm、有鉛噴錫、綠油白字、銅箔1OZ

5*5cm  10片  350元/款   4-5天

10*10cm 10片 400元/款 4-5天

（4）鋁基板：

0.1平方米之內 有鉛噴錫 白油黑子 300元/款 4-5天

（5）鋼網：

34*47CM 150元/張 1天

（6）PCB打板長或?qū)挸^10cm或數量超過10片按一般算法：

雙面噴錫板：

工程費（100元）+板費（0.05元/平方厘米*長cm*寬cm*數量）+菲林費（0.05元/平方厘米*長cm*寬cm*6）

舉個例子：

假如有一款雙面板 板厚1.6mm 尺寸10*15cm 有鉛噴錫 綠油白字 生產10片 正常交期

計算費用如下：貨款（不含稅）=工程費100+板費0.05*10*15*10+菲林費0.05*10*15*6=220元

加急：單雙面板24小時加急加收200元（30PCS以內）

三、沈陽PCB生產廠家簡介

沈陽市奉川電子研究所簡介：

沈陽市奉川電子研究所是由來自軍工企業的技術領軍人物創辦的專門從事電路板的：設計、制造、維修、改造的一家電子技術研究機構，并且有一支具備高等教育學歷的資深專家和高級工程師組成的專業團隊。經過十余年的積累、沉淀和發展，具備了很深的底蘊，成功探索出一套獨門的方法體系，是遼沈地區電子維修行業的一只獨秀，秉承“顧客至上、服務一流”的理念，竭誠為廣大的客戶提供真正的芯片級專業服務。

沈陽市鑫和線路板廠簡介：

沈陽市鑫和線路板廠主要經營：線路板制造,標牌制作等產品。公司尊崇“踏實、拼搏、責任”的企業精神，并以誠信、共贏、開創經營理念，創造良好的企業環境，以全新的管理模式，完善的技術，周到的服務，卓越的品質為生存根本，我們始終堅持用戶至上 用心服務于客戶，堅持用自己的服務去打動客戶。

PCB打樣推薦華強PCB：

深圳華強聚豐電子科技有限公司(華強PCB）成立于2011年是深圳華強集團旗下中國頂尖樣板及小批量電路板生產商，公司定位多層精密電路板樣板及小批量為主要目標市場，自成立以來堅持以質量求生存，以速度求發展的理念。投入巨資引進先進設備，嚴格規范作業標準及進出料QC標準，保證出貨產品達到精工品質，自主開發ERP管理系統可實現在線下單、在線支付貨款、在線查詢生產進度、在線物流跟蹤、在線統計報表生產等全程無紙化作業，大大提高了工作效率，保障了每個訂單都能快速出貨，經過兩年多的發展，公司產品與服務得到市場的一致好評，公司規模得到迅速發展，樣板及小批量出貨能力達到1000款/天。歡迎隨時來訪！

四、沈陽PCB打樣注意事項

同樣由于產業不發達，簡單的線路板打樣可在本地電子市場選擇小廠家打樣制造，復雜的PCB產品則最好選擇PCB產業更加發達的長三角、珠三角地區了。而PCB打樣生產中極容易產生糾紛的問題值得我們?nèi)プ⒁猓?/span>

　　1，孔徑問題：一般的標準線路板廠家，采用的都是全自動的數控鉆孔設備，不會刻意加大很多的鉆孔補償，都是按照成品孔徑接近實際孔徑的原則，所以很多客戶在一些小樣板廠家做過后，就會產生誤導(很多時候他們直接加大0.2mm)，以至于設計的時候沒有注意孔徑的問題，主要表現在，方形插接件上面，最常見的問題就是0.6mm的插針，以為只有0.6mm的直徑，孔徑按照0.8mm已經足夠，實際上，方形的元件腳，需要按照對角來測量尺寸的，所以實際有0.84mm以上，這樣我們在設計的時候一定要大于或者等于0.85mm，切記!

　　2，方形槽孔或者多邊形孔、槽：如果不是有鉆孔文件產生的槽孔，一定要注意，不要將標示放到其他板層，最保險的方式就是同邊框線一樣的板層(或者采用多個鉆孔拼起來)!(例如：protel系列，keepout線定義的是邊框線，在機械層上面標注的鉆孔線，極易被忽略掉);提供Gerber文件的時候，請確定是否產出了兩種鉆孔數據，這樣也會導致我們選其一，而漏孔，需要刪除不全的鉆孔數據!我們基本只識別同邊框線一樣的多邊形開槽，請千萬不要放多個板層上面，這個從設計上來說，也不符合簡單才是可靠的原理，自己導出Gerber的時候，也是分分鐘就漏了板層，曾經出現，客戶用了5個機械層來放置了5個不同的鉆孔。

　　3，solder【阻焊層】和paste【鋼網層】的用法以及產生的問題：任何時候，PCB上面不會用直接到paste層，這個是用來做鋼網的，如果設計人員不需要用這個，建議無理由關閉，基本不影響設計，但是如果提供的文件包含了這個板層，我們工程師有可能會同solder疊加使用，也有可能不疊加使用，這個請注意，另外paste層不會用做阻焊開窗;但是在使用solder做阻焊開窗的時候，切記：如果需要做出焊盤的效果，絕對不能單獨放置solder數據，例如：一條鍍錫的線條，只是用solder畫線，肯定不會做出需要的效果的(工程有可能會修改，但是這個是錯誤的設計，總有一天會出錯)，正確的做法是：先在線路層畫線后，再用solder在線路上面畫線才可以達到設計要求!

　　4，過孔蓋油，過孔蓋油是一個標準的量產工業級的設計要求，我們默認是蓋油的(不管你的文件是如何設置-Gerber除外)，Gerber文件，有可能是按照文件做。所以客戶如果需要改變這個默認的要求，需要注意：過孔不需要蓋油，一定要單獨說明，Gerber文件一律按照文件生產，就是有過孔說明也無效。

五、沈陽PCB電路板常見問題

問：沈陽哪里有賣PCB熱轉印紙的？

答：可去三好街看看，應該很多家都有賣的。

問：找工作，沈陽有沒有與PCB有關的電子行業？

答：最近的北方有大連的多層線路板廠，秦皇島的富士康，都可以去看看。

問：沈陽哪有大一點的電路板焊接廠？

答：沈陽長江源科技發展有限公司   金鵬龍高科技實業(沈陽)有限公司

問：請問沈陽哪里可以設計制作電路板？

答：你到南塔電子市場，三樓有多個作電路板廠家的攤位，你帶著圖，然后談價格。多走幾家，能省錢。
