基于ATMEGA32單片機 LCD多功能掌上計算器

作品一——elecfans：莫凡劉大亮范金山（黑龍江科技大學 電氣與信息工程學院電氣工程及其自動化 09級）

作者前言：
首先感謝電子發燒友論壇和華強PCB 舉辦這次LCD掌上計算器大賽，給我們展示的平臺。
能夠有幸參加本次大賽，我們感到非常的高興。這不僅是一次挑戰，還是一次很好的學習機會。
經過幾天的徹夜奮戰，終于完成我們的作品“基于ATMEGA32單片機 LCD多功能掌上計算器”。
斗膽曬幾張圖片和視頻，跟大家分享一下我們的成果，有不足之處，還請各位評委和網友不吝指教，多提寶貴意見。
如果對我們的作品感興趣，在比賽之后，會跟大家分享所有的源代碼，代碼帶有詳細的注釋，很適合新手閱讀和使用。
本計算器采用 ATMEGA32 單片機為主芯片

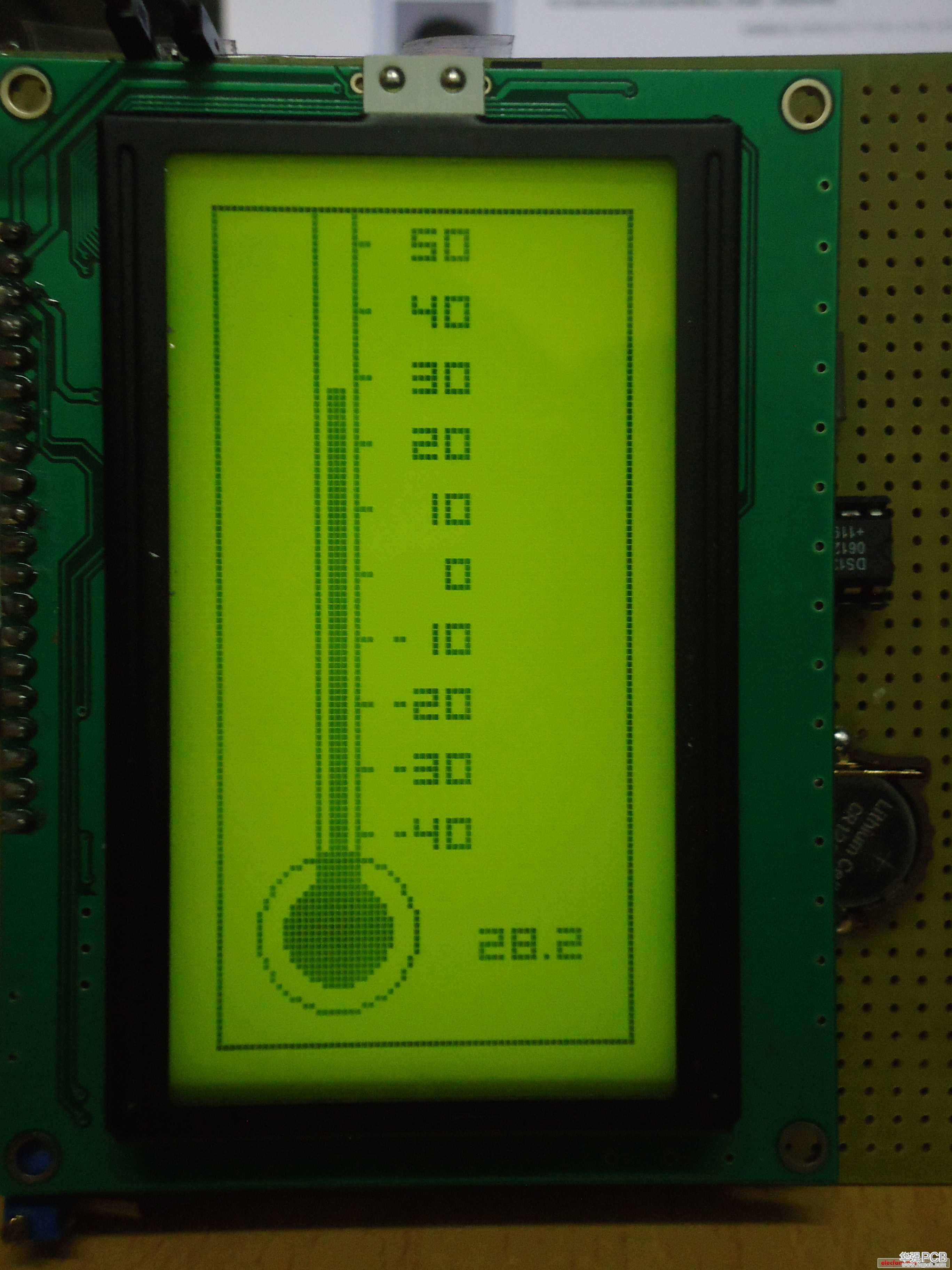

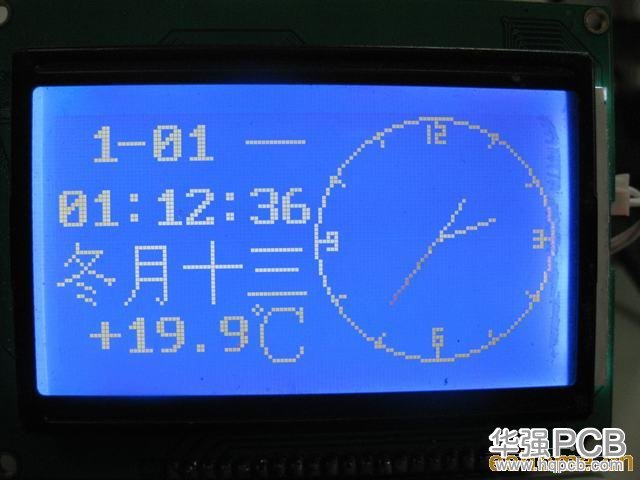

顯示部分采用常見的12864液晶屏本著多功能的原則選用DS1302芯片和DS18B20 芯片作為擴充功能。

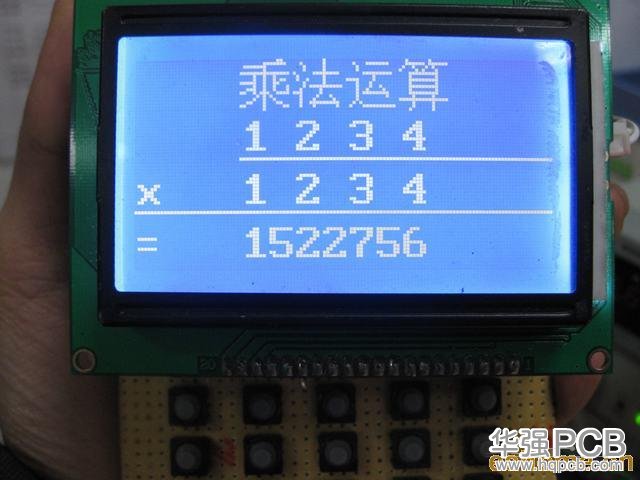

LCD多功能掌上計算器

#p# 作品二將單片機玩到極致——滑蓋式語音計算器#e#
將單片機玩到極致——滑蓋式語音計算器     作品二——eehome：科大一隊作品

作者前言：
它不僅是一臺普通計算器，也是一臺程序員型計算器！而且是一臺獨創“滑蓋設計”、帶“真人語音播報”的計算器！

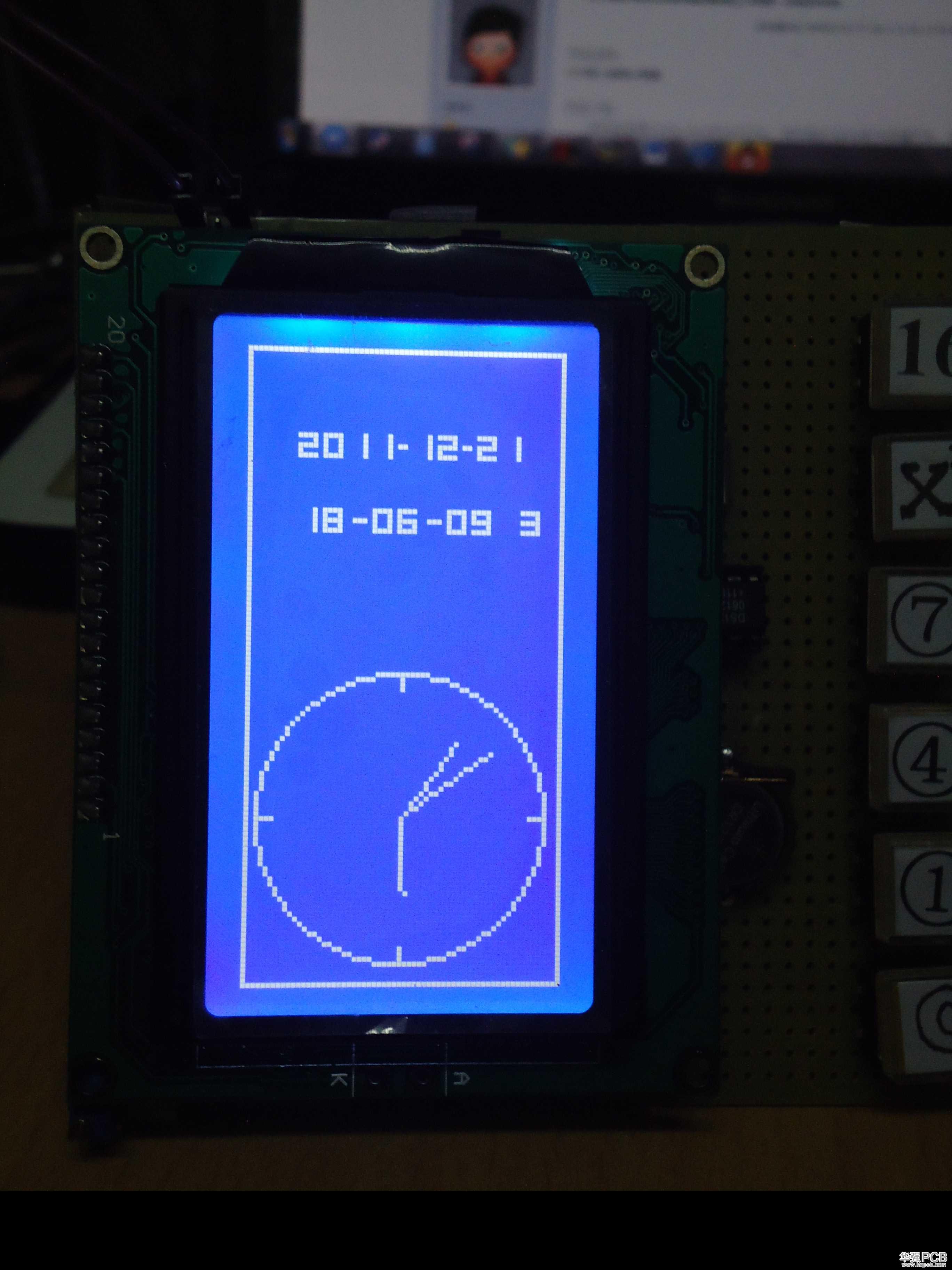

同時，它又是一臺紅外遙控數字萬年歷、鈴聲播放器它還具備數據存儲、遙控解碼、電子秒表。。。。
它就是功能超多超強的多功能語音計算器?。?！——科大一隊作品（口號：將單片機玩到極致?。?/span>



視頻：

科大一隊作品包

#p# 作品二創意之作——光觸摸計算器#e#

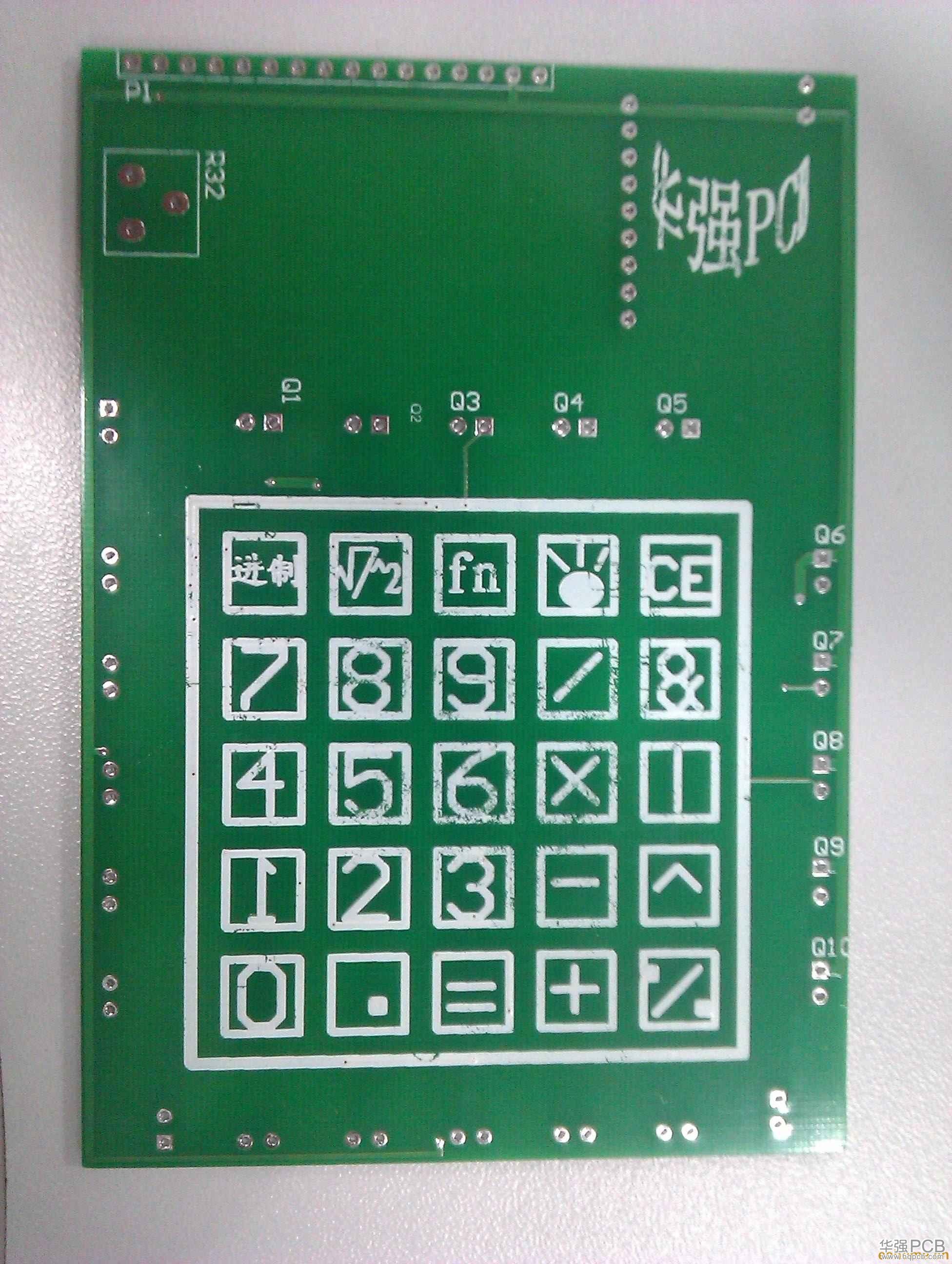

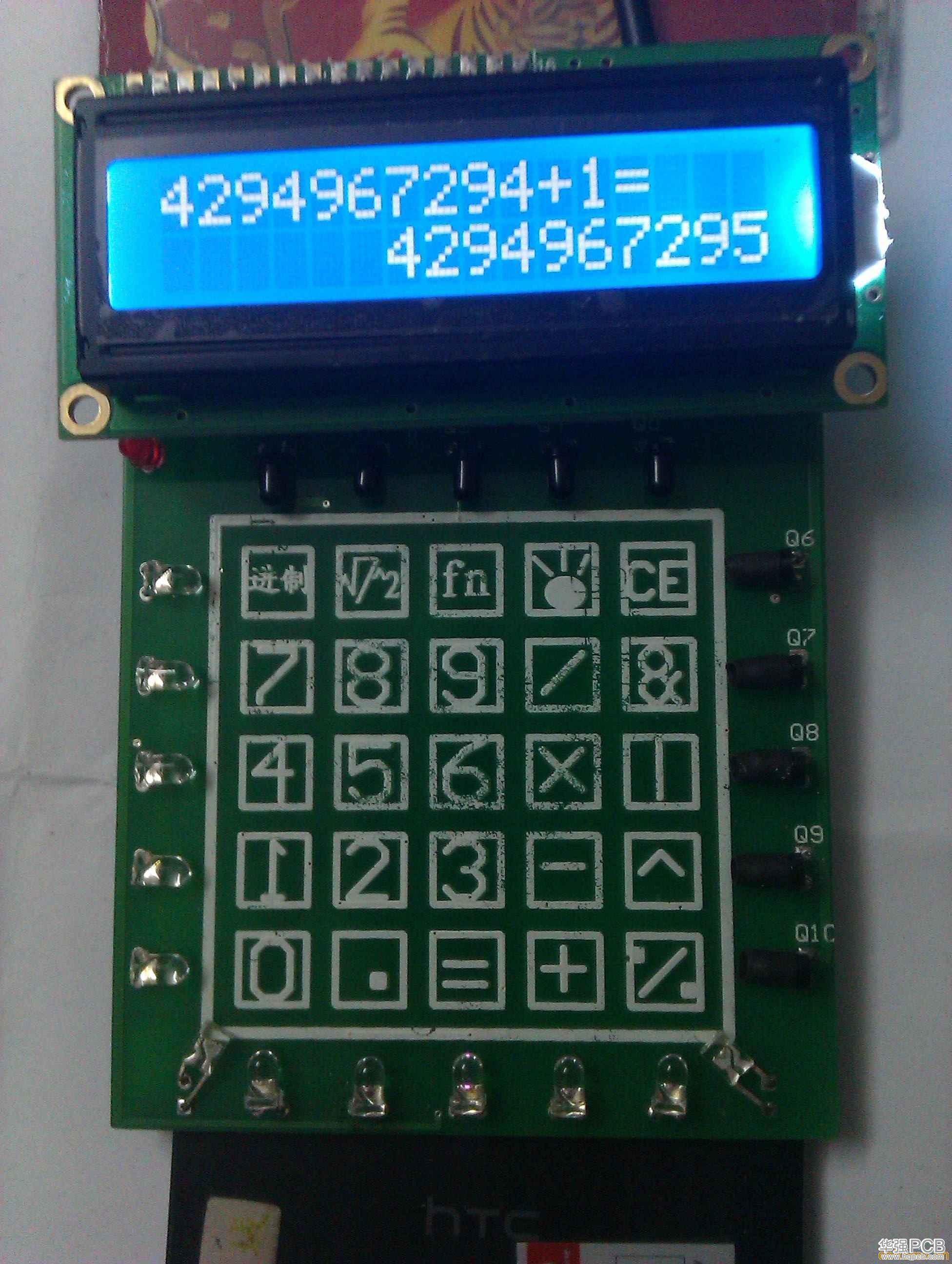

創意之作——光觸摸計算器

作品三 ——eehome：j.zhang
作者感言：
在此感激工人和其他網友的幫助，希望我的作品能得到大家的認可！
      第一次參加網絡比賽，心里多少有些激動和欣喜。我算是比較早的知道這個比賽吧11.23號看到了就馬上注冊個新號報名參加了，
在此真的很感謝工程師之家和電子發燒友論壇的各位工作人員盡心準備的比賽平臺。
報名后就一直本著要做就做到最好，不然就不做的理念來參賽。仔細讀懂比賽的每個規則每個細節，盡量做到完美。
     在設計初參照了發燒友論壇里面的第二輪評選的各項分?jǐn)?shù)值：發現作品的應用性和作品創新性的分?jǐn)?shù)是最高的，
那么重點肯定在這兩個里面，于是就本著應用性和創新性在想象著自己的計算器的雛形，
在應用方面自己就一直圍繞計算器這個主題想，在基本的功能上添加了邏輯運算、進制轉換等使其更接近科學計算器同時和他有所區別，
當然不可否認科學計算器的功能是強大的，而我做的計算器按鍵偏少也是一個問題，
有些按鍵必須得復用，所以對科學計算器的功能就有所取舍了，保留的大部分的科學計算功能特別是邏輯運算這塊基本上全部保留了。
不過在其他作品出來后我發現很多都添加了游戲，時間，溫度什么的了，算是讓我大開眼見了，原來計算器的功能還可以加這些，
就像網友說的感覺就像在MP3上加導航儀一樣，你是叫他MP3還是叫他導航儀呢？或許每個人都有自己的看法吧，
我只是覺得這次的比賽是掌上計算器，那么從名字上看主打的應該是掌上和計算器這兩點(本人愚見)！對于創新性自己也是著實想來好久，也是一直沒有頭緒，每次睡覺前總浮現這個那個的，不過還好老天不負有心人，廉價的光觸摸讓我眼前一亮，用光信號做按鍵絕對是頭一次，有了這個創意我就立馬熱血沸騰，找了個計算器的雛形程序然后就在上面添加和修改程序，仿真通過后開始畫電路板，每天都做的很有激情，時不時看看群里面的牛人的討論和看法，慢慢的程序完善了，電路板也打好了開始整體調試了，中間雖說有很多的小問題小毛病但自己都是一步步的走了過來并且完成的還算可以，對于這個光觸摸相信很多人對光線的干擾問題有很多的疑問吧，這個可以理解我最初也是一直在考慮這個問題怎么解決，想了幾個晚上總算是從軟件上面解決了，如果把光線干擾問題處理了就不存在手指偏大，靈敏度的問題了，對于這個解決方法我相信還有很多朋友不是很理解，這也是我敢很早就放上視頻的信心，在兩個論壇里面的回復中我只發現了一個朋友解釋了這種光觸摸的原理，再次對他表示感謝和欽佩。大家有興趣可以看看兩個壇子里面的回復就會找到答案了當然也可以在比賽結束后看我的流程圖一般人也能夠理解的。
     好了零零總總的說來那么多廢話，只想說對這個比賽很上心，第一次參加網絡比賽。也真誠的希望比賽能夠繼續開展下去，2012能夠更精彩，也感謝兩個論壇的負責人和各位版主及各位網友的支持，讓我們一起把我們的單片機把我們的愛好繼續發展下去，給兩個論壇也給自己一個嶄新的明天?。?！

光觸摸計算器作品附件包

#p# 作品四 STC也瘋狂——迷你彩屏計算器#e#

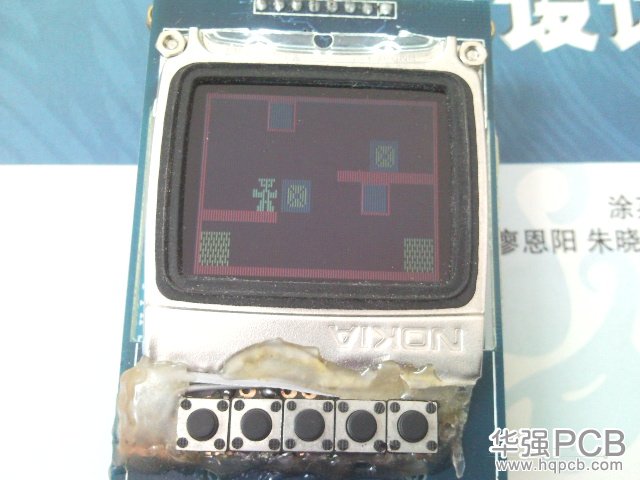

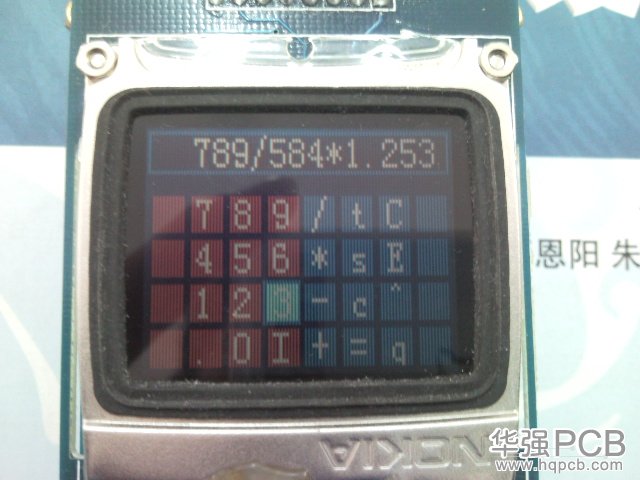

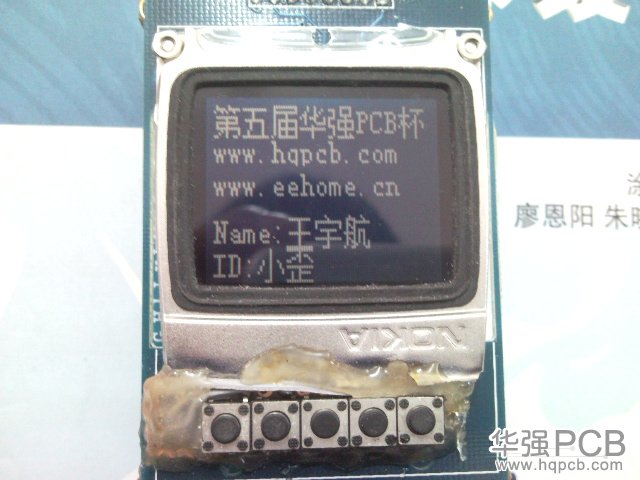

STC也瘋狂——迷你彩屏計算器

作品四——eehome：小歪

迷你彩屏計算器附件包

#p# 作品五華麗之作——53881 智能掌上科學計算器#e#

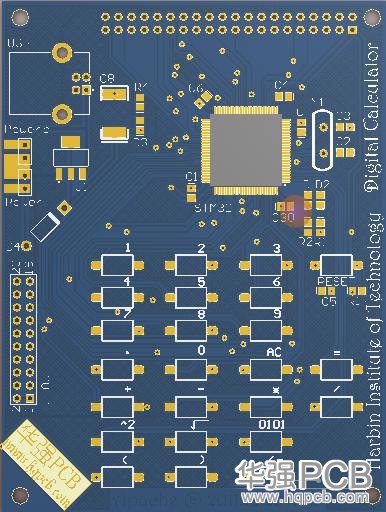

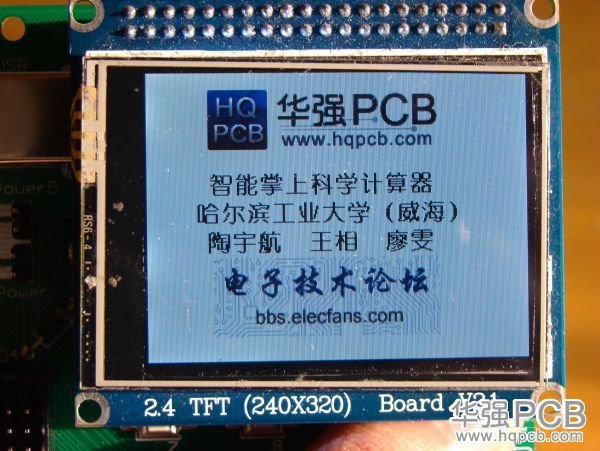

華麗之作——53881 智能掌上科學計算器

作品五——elecfans: 哈爾濱工業大學（威海）陶宇航王相廖雯

作者感言：
本次比賽由于硬件驅動和軟件分工制作，最終移植整合時存在一些編譯器兼容問題，通宵后解決。由于比賽最初交作品日期嚴重臨近最后一門考試，本打算只做基本部分，后比賽延期，做出現在的作品。作品源碼驅動部分與算法部分均為原創，硬件采用STM32的FSMC總線驅動TFT，按鍵均為獨立（因IO口太多），等號鍵映射至外部中斷，由于焊板時沒有22pf電容及鉭電容，故晶振起振電容與主濾波電容用直插件代替。供電部分可由電腦USB供電，也可由手機電池供電，電池部分串聯一個二極管降壓形式，經試驗滿足要求，并在PCB上預留插針以及裸銅。由于硬件設計相對提前，所以按鍵數目較少，有部分功能不得不采用復用形式實現。板上預留兩個LED作為指示。
