　　   在使用CAM350導入Gerber文件時，有時會遇到一些問題。這些問題只要我們稍微深入研究下，基本上都能解決。事實上，文件的擴展名不同，只是輸出底片文件的CAD軟體不同罷了，其實質是一樣的，都是Gerber File?？赡茉斐晌覀冚斎脲e誤的因素有：

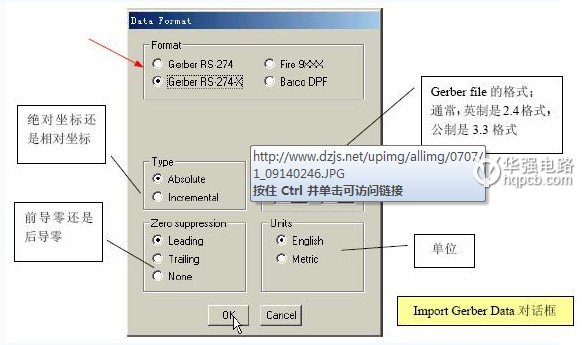

　　a) 輸入gerber file時的單位選錯 (Metric or English)。

　　b) 如果gerber file是RS-274格式的,讀錯其配套的aperture文件(最可能)。

　　c) 軟體本身的bug。

　　下面就對a和b進行說明：

　　a) 一般來說,gerber file都是英制的,因為大多數CAD軟體為西方國家的產品。到目前為止，我只碰到過一次gerber file是公制的

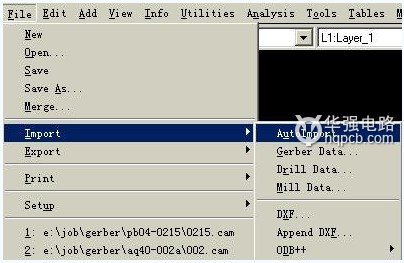

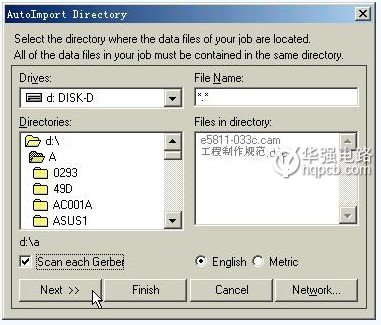

　　如果使用CAM350的AutoImport功能輸入RS-274X格式的gerber file，操作如下：

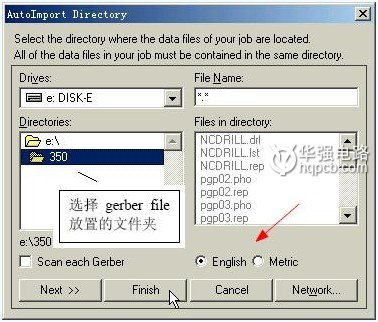

　　1. 選擇CAM Editor中的AutoImport選項。


　　2. 在對話框中，點選gerber file是公制還是英制(English or Metric)按Finish完成。


　　3. 需要注意，要輸入的所有g(shù)erber file必須放在同一文件夾中，不能同時有不相關文件在這一文件夾中，才能正確讀取這一文件夾中的gerber file。

　　b) 標準的gerber file格式可分為RS-274與RS-274X兩種，其不同在于：

•  RS-274格式的gerber file與aperture是分開的不同文件。
•  RS-274X格式的aperture是整合在gerber file中的，因此不需要aperture文件。

　　為了讀對RS-274格式的gerber file需要有如下概念：

• RS-274格式的gerber file必須同其對應的aperture文件配合才能正確輸入。
• CAM350的AutoImport功能讀RS-274格式的gerber file是能自動辨認aperture的格式的(不同的CAD軟體產生的aperture的格式也是不同的)。CAM350的這一功能又是靠其安裝目錄中.arl為模板來實現的。

            當我們用CAM350不能正確讀入RS-274格式的gerber file時，通常是因為不能正確辨認aperture而造成的，這就需要編寫自己的.arl文件來協助CAM350正確讀入gerber file。

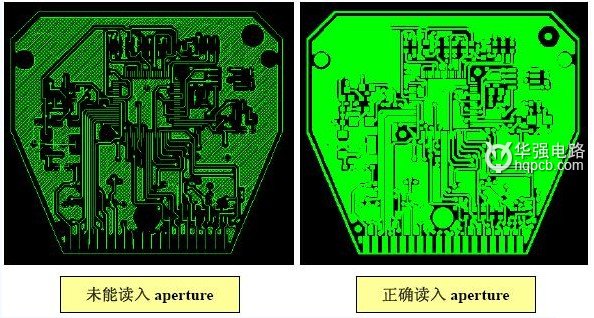

　　辨認aperture讀入正確與否的方法：

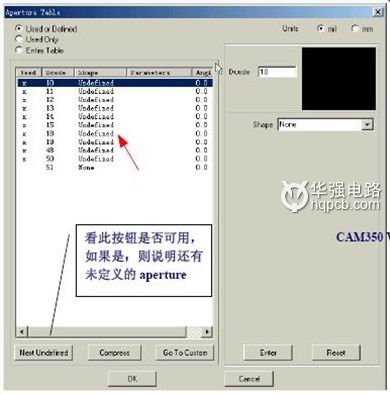

　　看aperture table是否均已正確讀入，不存在undefined aperture。


　　看此按鈕是否可用如果是則說明還有未定義的aperture

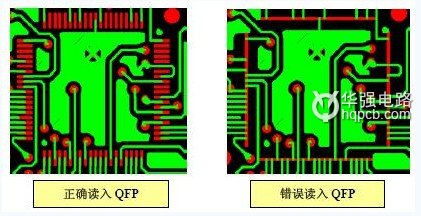

　　如果線路層copper layer中有QFP的話?？雌浞较蚴欠駥?


　　這種情況通常是rectangle的aperture被讀反而造成的(X, Y讀顛倒)。

　　其它明顯的不正?，F(xiàn)象，如：線端無pad、不合理短、短路等。

　　當你讀入RS-274格式gerber file發現外形尺寸正確，而線路、pad明顯偏小或偏大，這通常是CAM350的.arl文件單位設置與讀入的aperture單位不符造成的。正確讀入做法如下：

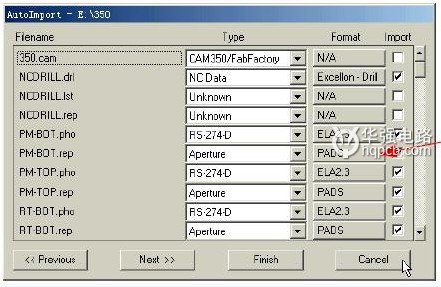

　　使用AutoImport功能，點擊Next與Scan each Gerber選項。

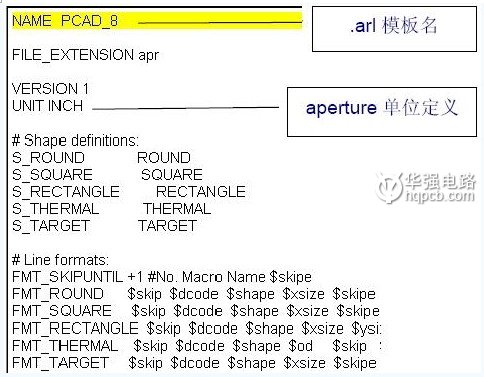

　　在出現的對話框中，察看CAM350讀入時所用的.arl模板名是什么。

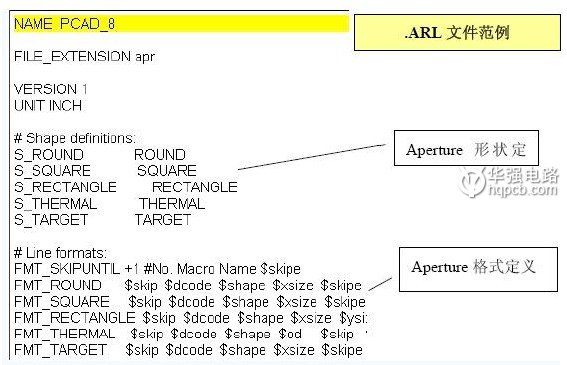

　　找到此.arl文件，修改其單位，另存為改名的.arl文件。


　　.arl文件的文件名通常與.arl模板名類似，上例的.arl文件的文件名為：pcad8.arl(CAM350自帶的標準.arl文件)。

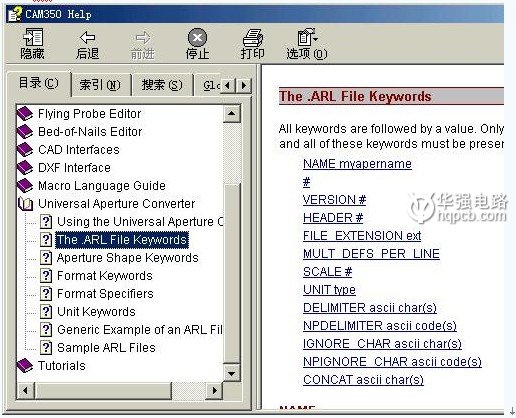

　　對于.arl文件的詳細說明在CAM350幫助中詳細談到，你可進行參考。


　　如果線寬、pad大小正確，而外形明顯偏大時，會看起來線路過于稀疏，這是因為 gerber file的單位選錯(公制選成英制)
