1：用Protel 99 SE打開要生成Gerber的PCB設計文件，選擇菜單File >CAM Manager子菜單

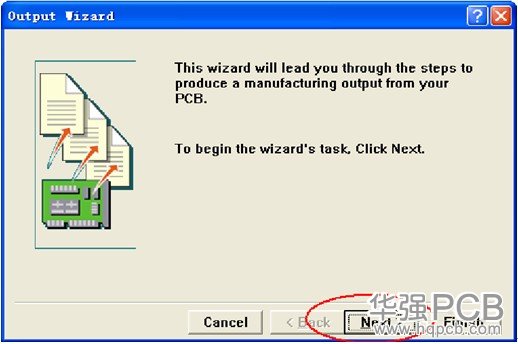

出現Output Wizard 對話框后選擇下一步。

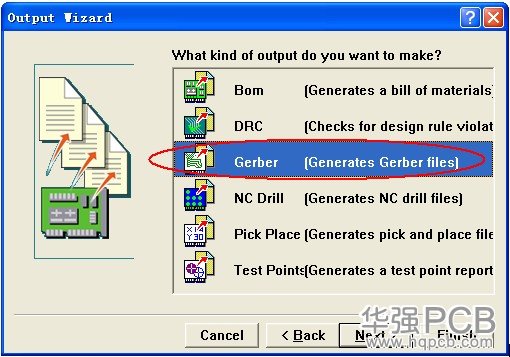

注意此處要選擇Gerber (generates gerber files)，繼續下一步。

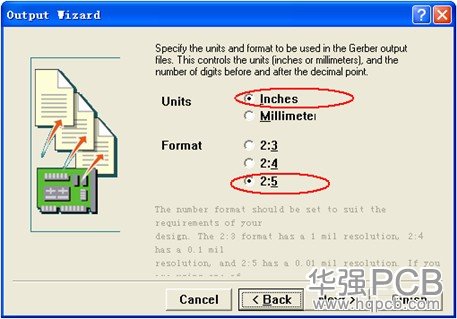

2：此處分別選中單位中的英制及格式2:5比例（ 其實這里選擇哪一種都無
所謂但是因?yàn)镻CB生產商的光繪機大都是默認2:5的比例及英制，為了減少誤差建議選
擇以上單位及比例）

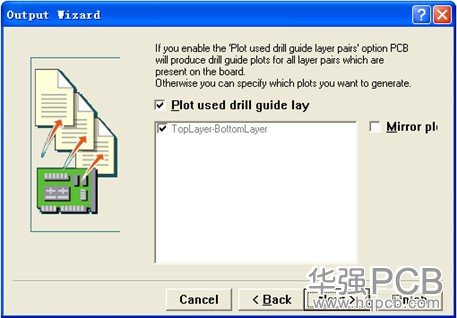

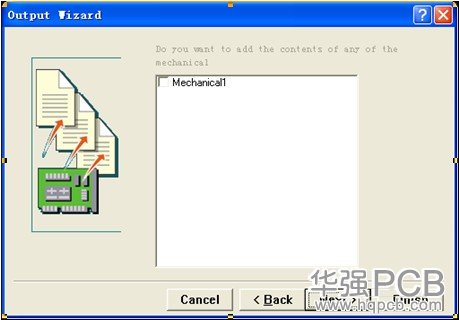

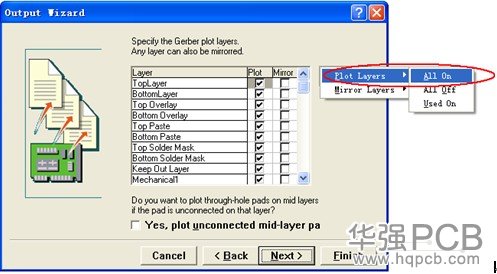

3：之后下一步，在這里面是選擇要輸出的層，建議所有層都輸出。（注意:Mirror的選擇
框不要打鉤，因?yàn)榇蜚^輸出的資料是鏡像的，會導致線路板廠把板的層給做反了）

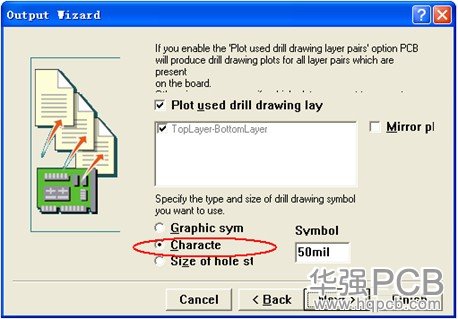

4：繼續下一步，出現此對話框，此處有三個選項應該注意，Graphic sym , Characte
及Size of hole 。
Graphic sym　　 　指分孔圖中以符號表示
Characte　　　　　指分孔圖中以字母表示
Size of hole　　　　指分孔圖中以孔徑大小表示

建議選擇Characte　　分孔圖中以字母表示

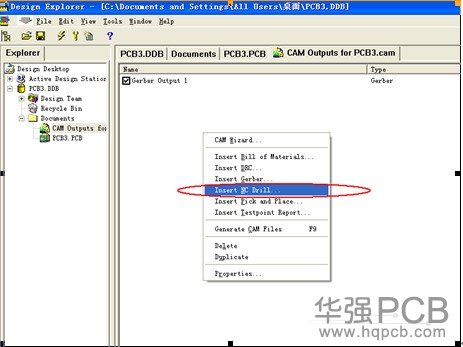

5：做完上一步，我們?cè)诶锩姘l(fā)現一個Gerber Output 1 表示GERBER文件已經轉換好
接下來我們?cè)俎D(zhuǎn)換鉆孔文件。首先將鼠標放在顯示區域，之后右鍵選擇Insert NC Dirll
導入鉆孔文件。

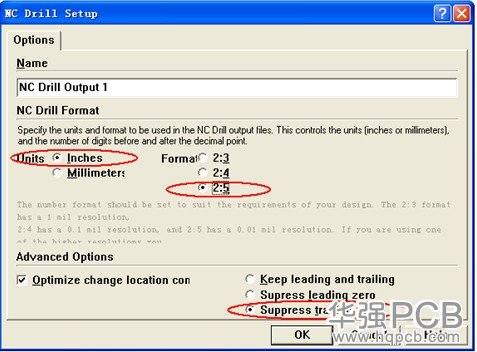

6：出現NC　Drill setup 對話框，在這里我們?cè)O(shè)置鉆孔文件的坐標格式及單位
（最好跟之前轉Gerber 的一樣，以免造成太大的誤差）

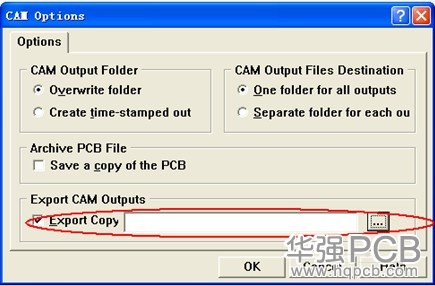

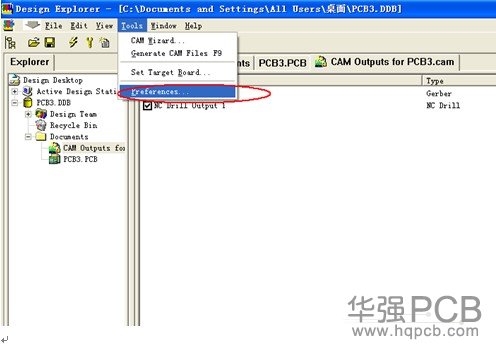

7：以上步驟完成之后Gerber已經生成，下面我們來輸出Gerber了，在菜單Tools>　Preferences選擇輸出路徑。





8:最后按F9或者右鍵選擇Generate CAM files F9　進行輸出,轉好的Gerber 文件就輸出到我們指定的位置。
