1：用SP-Layout50 打開要生成Gerber的PCB設計文件，在文件>導出為>Gerber export
子菜單下。

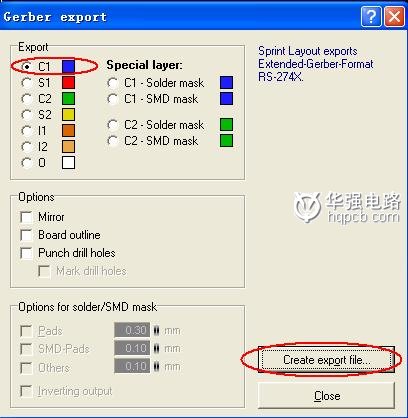

下一步進入Gerber export 導出設置對話框。在這里是設置要輸出GERBER的層，
我們按需要轉出相應的層（一般PCB打樣，PCB加工做板的時候要用到走線層，阻焊層，
字符，外形層，鉆孔層以及一些特殊的層）
C1: 頂層線路
S1: 頂層絲印
C2: 底層線路
S2: 底層絲印
LI: 內層1
L2: 內層２
O: 外形線層
C1-Solder mask 頂層阻焊
C1-SMD mask 頂層貼片
C2-Solder mask 底層阻焊
C2-SMD mask 底層貼片
這個軟件只能一層一層的轉，不能一起轉出。在想轉換的層前面選上，之后點右
下角的Create export file輸出文件，這里可以輸?shù)饺魏文夸浵旅?。?span style="color: #ff0000">在轉的過程中注意
一下，因?yàn)樗械牡讓愚D(zhuǎn)出的時候都會鏡像掉，所以要把底層默認的鉤去掉，如下圖２
要不然工廠會把板做反了！）

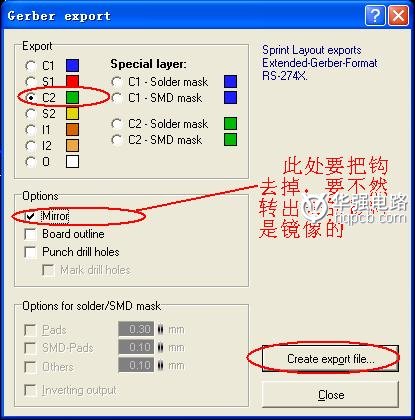

在轉底層時要把以下標出的鉤鉤去掉?。?/span>

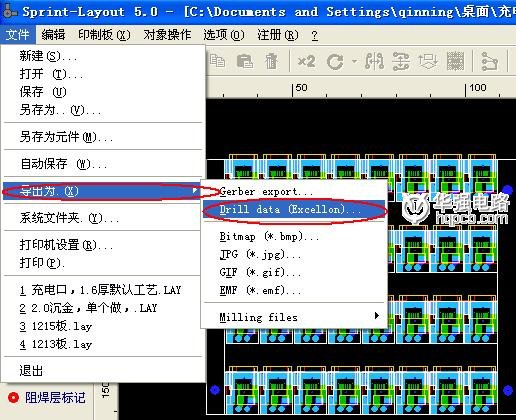

3：我們一層層轉完GERBER之后，再出轉出鉆孔在文件>導出為>Drill data (Excellon)
子菜單下。

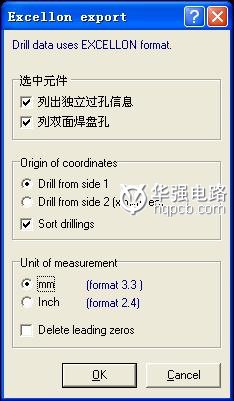

進入鉆孔輸出設置對話框，此處可以不用修改直接點擊OK，選擇相應目錄即可
到止我們已經將GERBER出來了。
