在轉換GERBER之前要將資料放到一個單獨的文件夾中,因?yàn)榈认罗D(zhuǎn)出的GERBER文件都會默
認放在文件的目錄下,如果里面放了很其它文件可能就會搞錯。
1:用Altium Designer 6打開要生成Gerber的PCB設計文件,首先設置一下字符串,在Place>
string 菜單下(此步作用是為了生成鉆孔層的孔位及分孔標識圖,讓PCB打樣,PCB加工的時候用
來對照打孔層是否有錯誤)

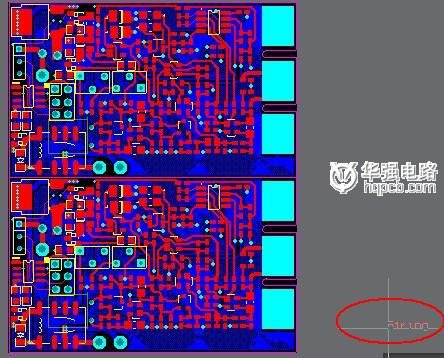

將字符串定在右邊空白區域如下圖(此處應注意,如定在左邊,那要距板的圖形要遠一點,否則
分孔圖會與板內的標號重到一起很難分開起不到對照的效果,所以建議定在圖形的右邊)

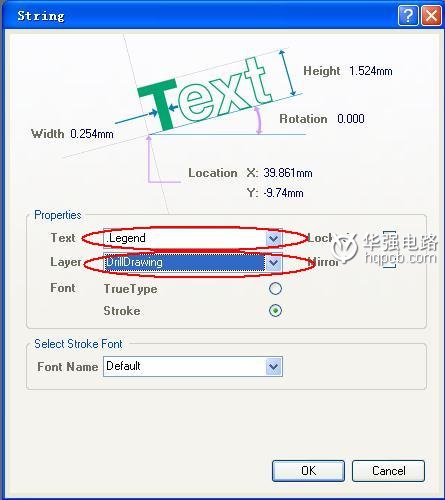

下一步雙擊空白域,出現string屬性對話框,在Properties選項中,Text 點選.Legend。Layer
點選DrillDrawing這樣轉換出來的GERBER就會帶了分孔圖。

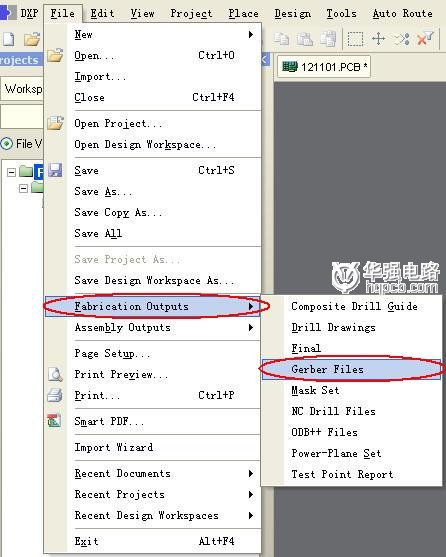

2:下面開始轉換GERBER文件。在File菜單>Fabrication Outputs>Gerber Files
出現Gerber Setup 屬性對話框后設計GERBER文件的格式,有三個選項的內容要我們?nèi)ピO(shè)置。

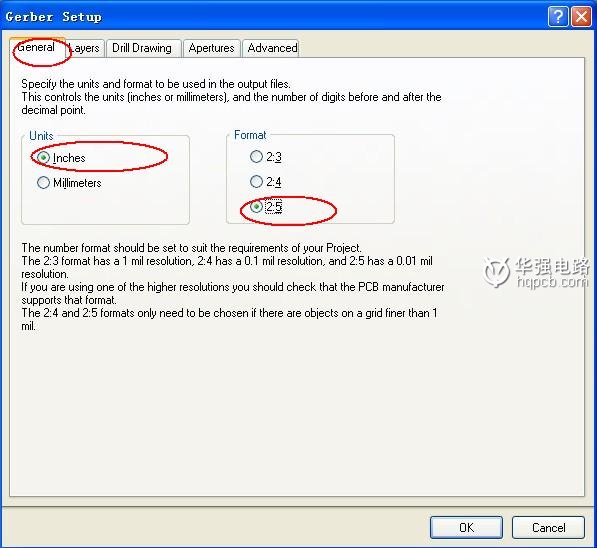

1): General 選項中通常選擇英制 Inches 2:5格式(其實這里選擇哪一種都無所謂但是因?yàn)镻CB生
產商的光繪機大都是默認2:5的比例及英制,為了減少誤差建議選擇以上單位及比例)

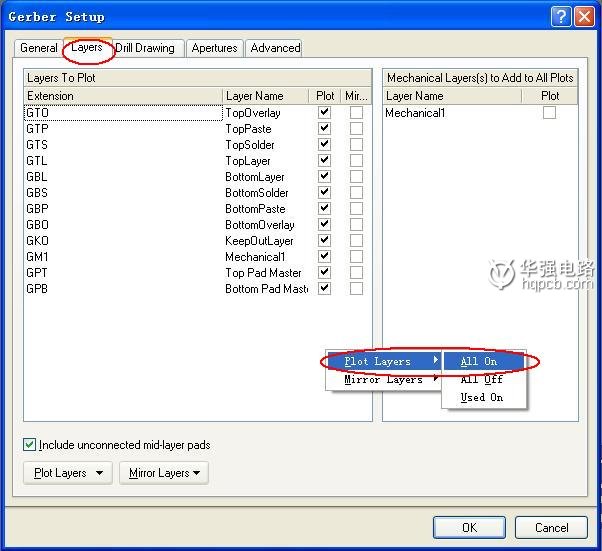

2): 在Layer選項這里面是選擇要輸出的層,建議所有層都輸出。(注意:Mirror的選擇框不要打鉤,
因?yàn)榇蜚^輸出的資料是鏡像的,會導致線路板廠把板的層給做反了)

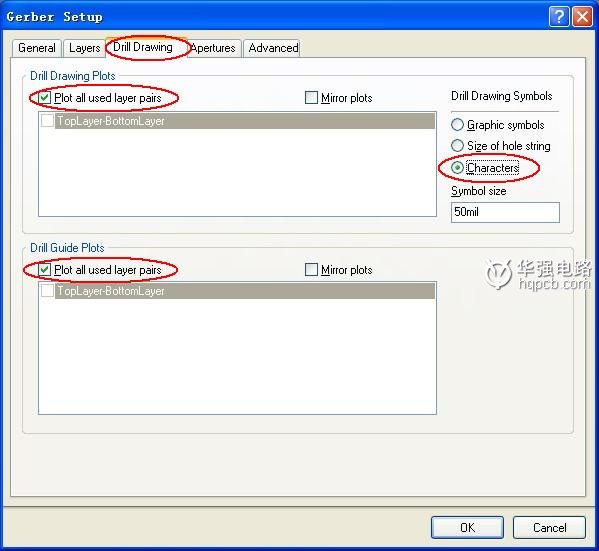

3):Drill Drawing 選項中應該注意,
Graphic symbols 指分孔圖中以符號表示
Characters 指分孔圖中以字母表示
Size of hole string 指分孔圖中以孔徑大小表示
建議選擇Characte 分孔圖中以字母表示

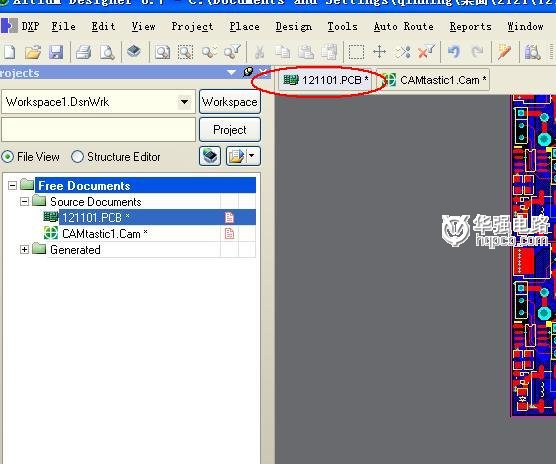

3:現在我們來轉鉆孔層。點擊以下位置返回設計文件的工作界面。

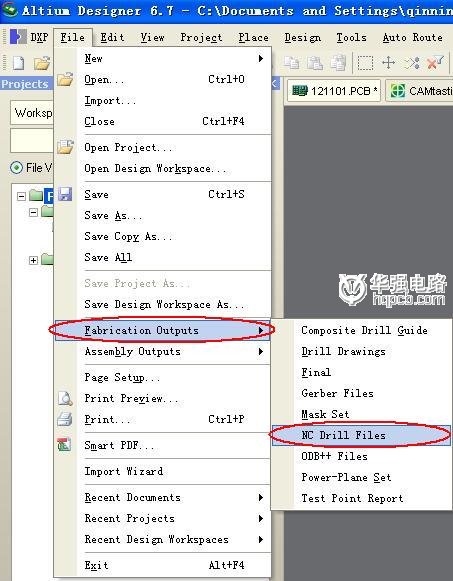

在File菜單>Fabrication Outputs>Nc Drill Files

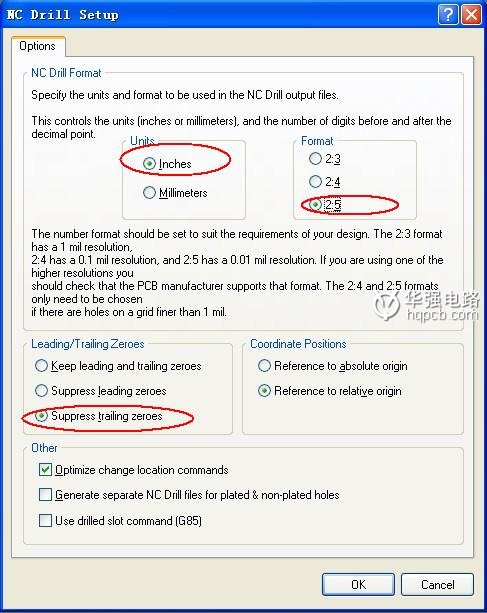

進入NC Drill Setup屬性,我們?cè)O(shè)置鉆孔文件的坐標格式及單位選擇Inches 英制 2:5
(最好跟之前轉Gerber 的一樣,以免造成太大的誤差)
點完以下OK一步就轉換完成,GERBER以及鉆孔文件都轉出到相應的目錄下了
