PCB按板子應用來分類有單面板、雙面板、多層板；按材質分有柔性PCB板（撓性板）、剛性PCB板、剛?cè)峤Y(jié)合PCB板（剛撓結合板）等。 PCB即Printed Circuit Board 的簡寫，中文名稱為印制電路板，又稱印刷電路板，印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電器連接的提供者，由于它是采用電子印刷術制作的，故又稱為印刷電路板。PCB簡單的說就是置有集成電路和其他電子組件的薄板。

一、根據電路層數分類

分為單面板，雙面板和多層板。常見的多層板一般為3-6層板，復雜的多層板可達十幾層。

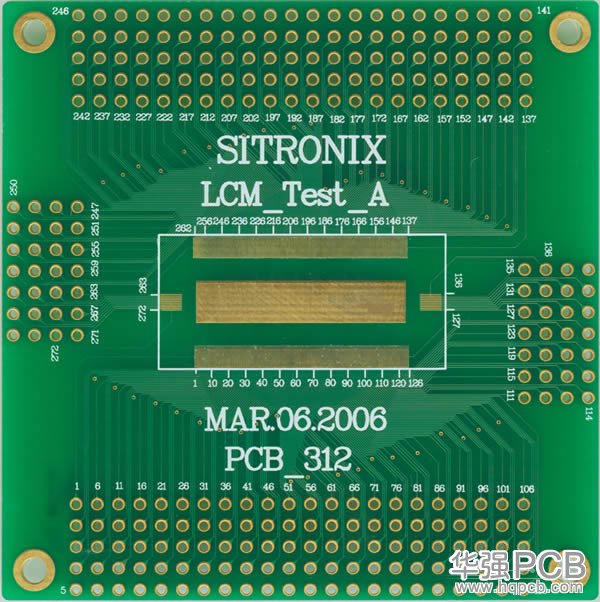

（1）單面板

在最基本的印刷電路板上，零件集中在其中一面，導線則集中在另一面上。因?yàn)閷?dǎo)線只出現在其中一面，所以稱這種印刷電路板為單面板。因?yàn)閱蚊姘逶谠O(shè)計線路上有許多嚴格的限制（因?yàn)橹挥幸幻?，布線間不能交叉而必須繞獨自的路徑），所以早期的電路才使用這類電路板.

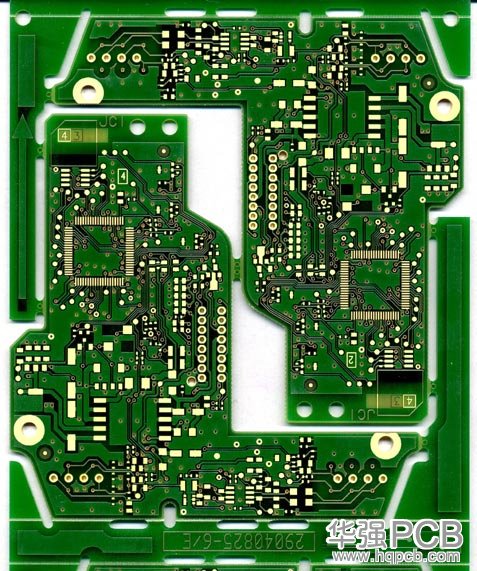

   （2）雙面板

這種電路板的兩面都有布線。為了使兩面的導線能夠聯通，必須要在兩面間有適當?shù)碾娐愤B接，這種電路間的連接叫做導孔。導孔是在印刷電路板上，充滿或涂上金屬的小洞，它可以與兩面的導線相連接。因?yàn)殡p面板的面積比單面板擴大一倍，且布線可以互相交錯（可以繞到另一面），因此雙面板可以使用在比單面板更復雜的電路上。

   （3）多層板

為了增加可以布線的面積，多層板采用更多單或雙面的布線板。多層板使用數片雙面板，并在每層板間放進一層絕緣層后黏牢。電路板的層數代表有幾層獨立的布線層，通常層數為偶數，并且包含最外側的兩層。

二、根據基材類型劃分

柔性線路板，剛性線路板和剛?cè)峤Y(jié)合板。

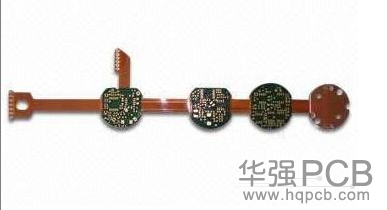

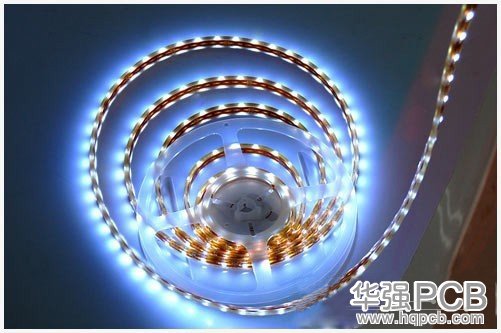

   （1）柔性PCB板（撓性板）

柔性板是由柔性基材制成的印刷線路板，其優點是可以彎曲，便于電器部件的組裝。FPC在航天、軍事、移動通訊、手提電腦、計算機外設、PDA、數字相機等領域或產品上得到了廣泛的應用。

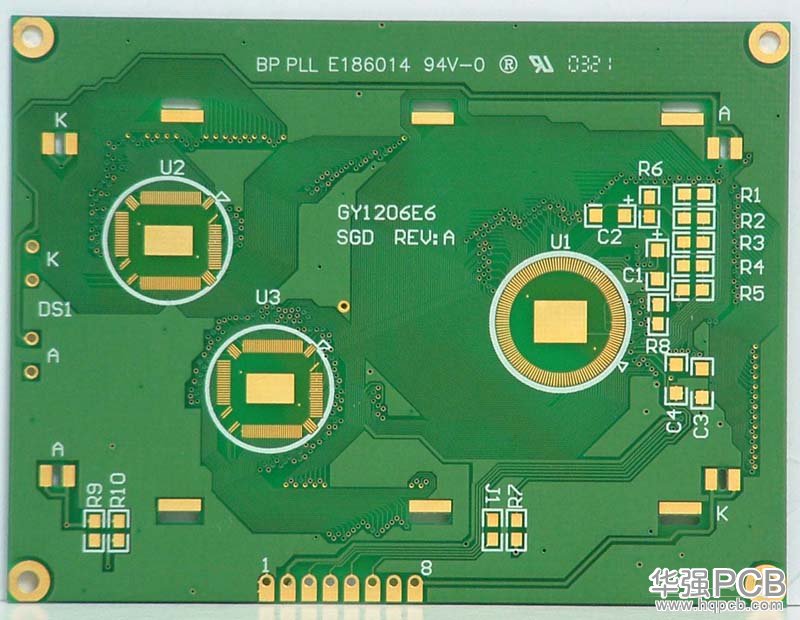

   （2）剛性PCB板

是由紙基（常用于單面）或玻璃布基（常用于雙面及多層），預浸酚醛或環氧樹脂，表層一面或兩面粘上覆銅箔再層壓固化而成。這種PCB覆銅箔板材，我們就稱它為剛性板。再制成PCB，我們就稱它為剛性PCB剛性板是由不易彎曲、具有一定強韌度的剛性基材制成的印刷電路板，其優點是可以為附著其上的電子元件提供一定的支撐。

   （3）剛?cè)峤Y(jié)合PCB板（剛撓結合板）

剛?cè)峤Y(jié)合板是指一塊印刷電路板上包含一個或多個剛性區和柔性區，由剛性板和柔性板層壓在一起組成。剛?cè)峤Y(jié)合板的優點是既可以提供剛性印刷板的支撐作用，又具有柔性板的彎曲特性，能夠滿足三維組裝的需求。

*****************************************************
